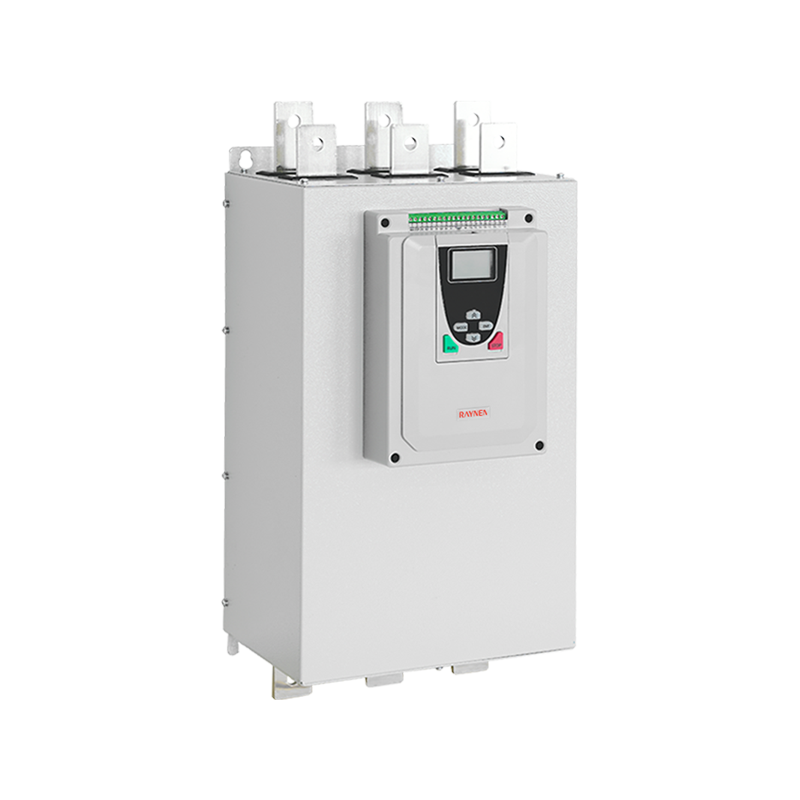

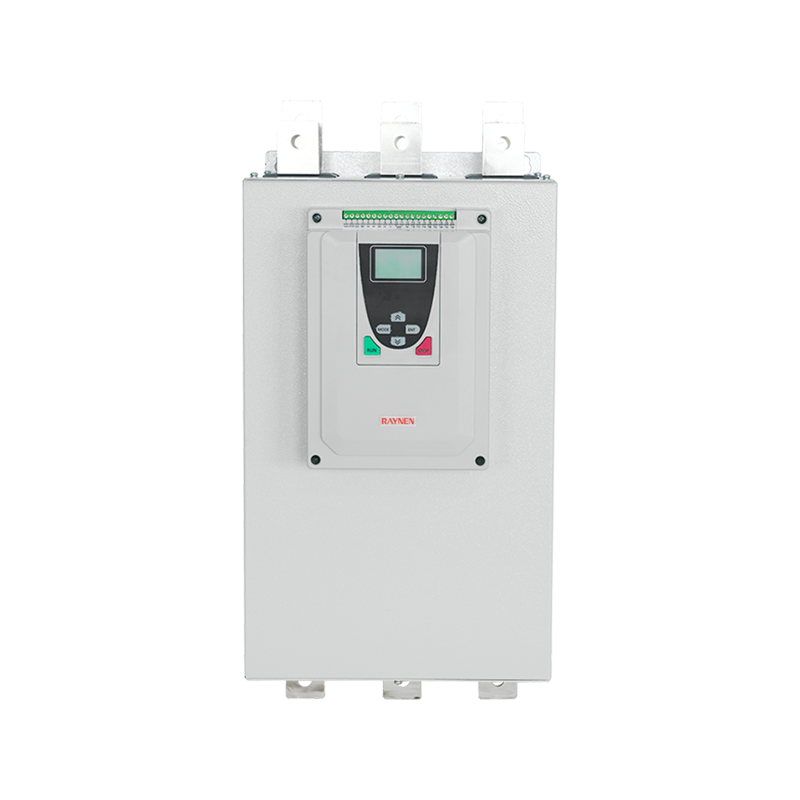

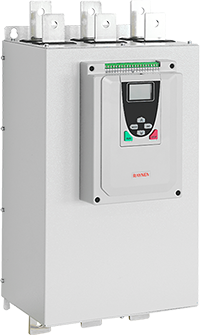

Résumé du produit
Spécifications
 | Paramétrique | |
| Modèle | RSE-T3-250-E ~ RSE-T3-320-E | |
| Type de contournement | Type de dérivation externe | |
| Tension | 380V | |
| Puissance du moteur adaptatif (kW) | 250/280/320 | |
| Courant de sortie nominal (A) | 500/560/640 | |
| Dimensions (mm) | 604*292*258 | |
| Taille d'installation (mm) | 503*247 | |
Caractéristiques du produit
| Qualité exceptionnelle |  | Télécommande |  |
| • Tous les indicateurs de performance sont soigneusement conçus et rigoureusement testés. • Tous les niveaux de protection • Facile à installer et à intégrer dans le système de contrôle | • Les fonctions de communication sont utilisées pour les fonctions de contrôle à distance, de surveillance et de réglage. • Grâce à l'interface standard RS485, vous pouvez vous connecter au PC et au PLC | ||
| Contacteur de dérivation, réduit les pertes |  | Clavier pratique |  |
| • À la fin du démarrage, le contacteur de bypass démarre • La chaleur à l'intérieur du démarreur est réduite et la perte est minimisée • Toutes les fonctions de protection restent efficaces (surchauffe, surcharge, sous-charge, etc.) | • Utilisez le clavier à commande simple et intuitive pour ajuster les données du moteur • Le clavier anglais facilite l'opération | ||
| Conception à faible perte |  | Plus pratique |  |
| RDS peut améliorer continuellement les conditions de fonctionnement du moteur des manières suivantes : • La technologie de contrôle de démarrage progressif adaptatif est adoptée pour garantir que la courbe de vitesse du moteur est montée douce et continue et monotone dans n'importe quel état, sans point d'inflexion de la vitesse • Réduit les contraintes mécaniques et hydrauliques • Réduire la charge du système de distribution d'énergie (crête de tension, surintensité) | • RS485、Communication Modbus • Câblage supérieur, facile à connecter | ||
| Puissance applicable |  | ||
| • Postuler pour une large gamme d'alimentation électrique de générateurs | |||
La connexion directe simplifie le câblage
Câblage et bornes
Nomenclature du modèle
Tableau de sélection
| Modèle (380 V) | Puissance moteur adaptative ( kW ) | Je sors (A) | Dimensions H*L*P (mm) | Taille d'installation (mm) | |
| H1*W1 | Ouverture | ||||
| RSE-T3-7-F | 7.5 | 15 | 296*170*169 | 265*155 | M6 |
| RSE-T3-11-F | 11 | 23 | |||
| RSE-T3-15-F | 15 | 30 | |||
| RSE-T3-18-F | 18.5 | 37 | |||
| RSE-T3-22-F | 22 | 45 | |||
| RSE-T3-30-F | 30 | 60 | |||
| RSE-T3-37-F | 37 | 75 | |||
| RSE-T3-45-F | 45 | 90 | |||
| RSE-T3-55-F | 55 | 110 | |||
| RSE-T3-75-F | 75 | 150 | 378*192*227 | 308*150 | M8 |
| RSE-T3-90-F | 90 | 180 | |||
| RSE-T3-110-F | 115 | 230 | |||
| RSE-T3-132-F | 132 | 264 | 558*264*260 | 458*220 | M10 |
| RSE-T3-160-F | 160 | 320 | |||
| RSE-T3-185-F | 185 | 370 | |||
| RSE-T3-200-F | 200 | 400 | |||
| RSE-T3-250-E | 250 | 500 | 604*292*258 | 503*247 | M10 |
| RSE-T3-280-F | 280 | 560 | |||
| RSE-T3-320-E | 320 | 640 | |||
| RSE-T3-400-E | 400 | 800 | 675*410*228 | 536*340 | M10 |
| RSE-T3-450-E | 450 | 900 | |||
| RSE-T3-500-E | 500 | 1000 | |||
Performances et configuration
| Caractéristiques électriques | |
| Tension de fonctionnement nominale | Triphasé 380V±15% |
| Fréquence de fonctionnement nominale | 50 Hz ou 60 Hz (à préciser avant de commander) |
| Nombre de phases contrôlées | 3 |
| Moteur applicable | Moteur à induction triphasé/moteur asynchrone à cage de souris |
| Fréquence de démarrage | En fonction de la charge, il est recommandé de démarrer et d'arrêter pas plus de 10 fois par heure dans des conditions normales et 6 fois en cas de charge importante. |
| Méthode de démarrage | Rampe de tension, rampe de courant, limite de courant, inching, limite de courant de rampe de tension, rampe de tension de saut soudain |
| Méthode d'arrêt | Arrêt libre, arrêt progressif |
| Fonction de protection | Protection contre la perte de phase, protection contre les surintensités, protection contre les surcharges, protection contre le déséquilibre de courant, protection contre la surchauffe, protection contre le délai de démarrage, etc. |
| Caractéristiques environnementales | |
| Température de fonctionnement | -10 ℃ ~ 40 ℃ (40 ℃ ~ 60 ℃ doivent réduire la capacité) |
| Température de stockage | -25 ℃ ~ 70 ℃ |
| Humidité relative | 95 % sans condensation ni égouttement |
| Altitude | En dessous de 1 000 m (1 000 ~ 3 000 m doivent réduire la capacité) |
| Méthode de refroidissement | Refroidissement naturel par air |
| Méthode d'installation | Mural |
| Autre | Pas de gaz inflammable, explosif, corrosif, pas de poussière conductrice ni de poudre métallique |
| Normes et certifications | |
| Normes de mise en œuvre | GB/T14048.6 |
| Attestation | CCC |
| Caractéristiques du circuit de commande | |
| Contourner -01, 02 | 01, 02 démarrent et se ferment une fois terminé pour contrôler le contacteur de dérivation. (Graphique) |
| Exécuter la sortie -03, 04, 05 | 03, 04, 05 sont toutes des sorties relais programmables, et le temps de retard sera défini par le code f4. La fonction de sortie sera définie par le code FE, et elle sera fermée lorsque la sortie sera valide. |
| Sortie de défaut -06, 07, 08 | 06, 07, 08 sont des sorties de relais de défaut programmables, elles seront fermées lorsqu'un défaut se produit ou lorsque l'alimentation est coupée, et elles seront ouvertes lorsque l'alimentation est allumée. |
| Sortie analogique -09, 10 | 09, 10 peuvent mesurer les informations actuelles qui changent avec la charge. Sortie 400 % 4 ~ 20 mA, valeur d'étalonnage, formule de calcul : D = 400/16 (1x-4). lx est la valeur de mesure réelle (mA). Courant moteur (%). |
| Entrée d'arrêt immédiat -11 | 11 et la déconnexion commune arrêteront le moteur immédiatement (ou connecteront d'autres points de fermeture normaux en série. |
| Entrée d'arrêt progressif -12 | 12 et la déconnexion commune entraînera l'arrêt progressif du moteur (ou l'arrêt libre) |
| Commencez à taper -13 | 13 et la fermeture commune fera tourner le moteur |
| Commun -14, 15 | Commun terminal for input signal |
| RS485 -16, 17, 18 | Terminal de communication RS485, connecter plusieurs démarreurs progressifs 16 est une communication, mise à la terre |
| PE -19 | Borne de mise à la terre |
