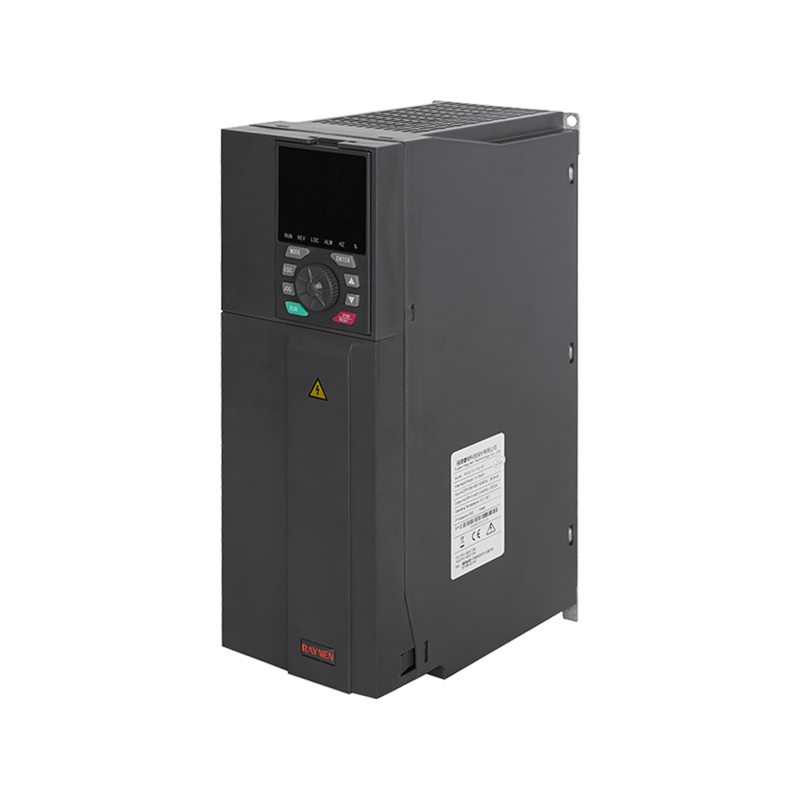

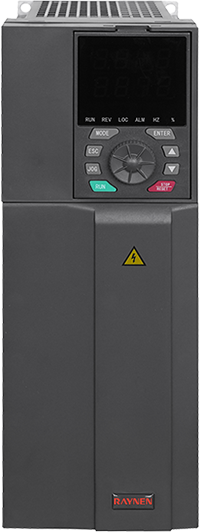

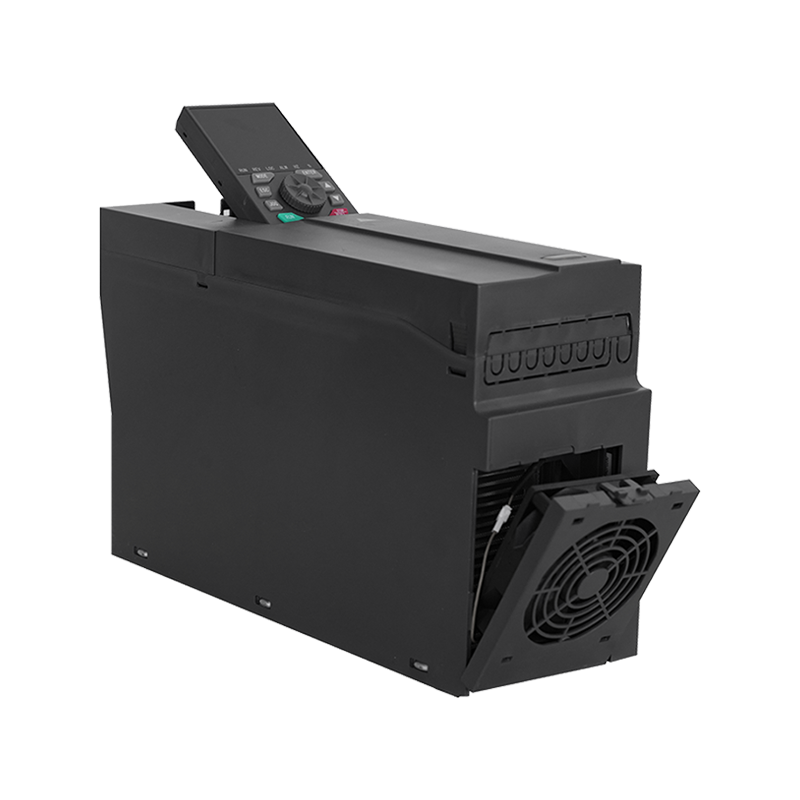

Résumé du produit

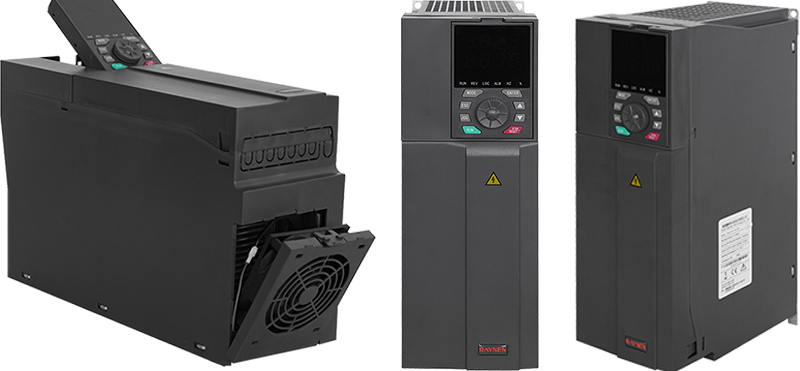

Sens et simplicité
| | Le clavier externe prend en charge la double ligne | | Conception de circuit imprimé à quatre couches, trois fois de pulvérisation de peinture protectrice |
| | Tests de produits finis entièrement automatiques avec charge | | Le double processeur le rend plus stable |
| | Surface de dent droite et large de dissipation thermique, fonctionnant à haute température | | Vieillissement à haute température de 60 degrés pendant 48 heures |
| Paramétrique | ||
 | Modèle | RVE32-T3-11G/15P ~ RVE32-T3-15G/18P |
| Tension | 380V | |
| Valeur P (kW) | 15/11/18 | |
| Courant d'entrée nominal (A) | 36,6/40/47 | |
| Courant de sortie nominal (A) | 25/32/38 | |
| Dimensions (mm) | 353*120*222 | |
| Taille d'installation (mm) | 341*108 | |

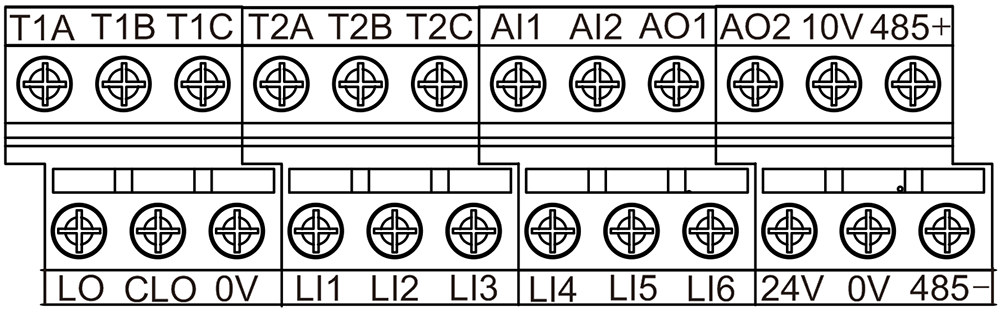

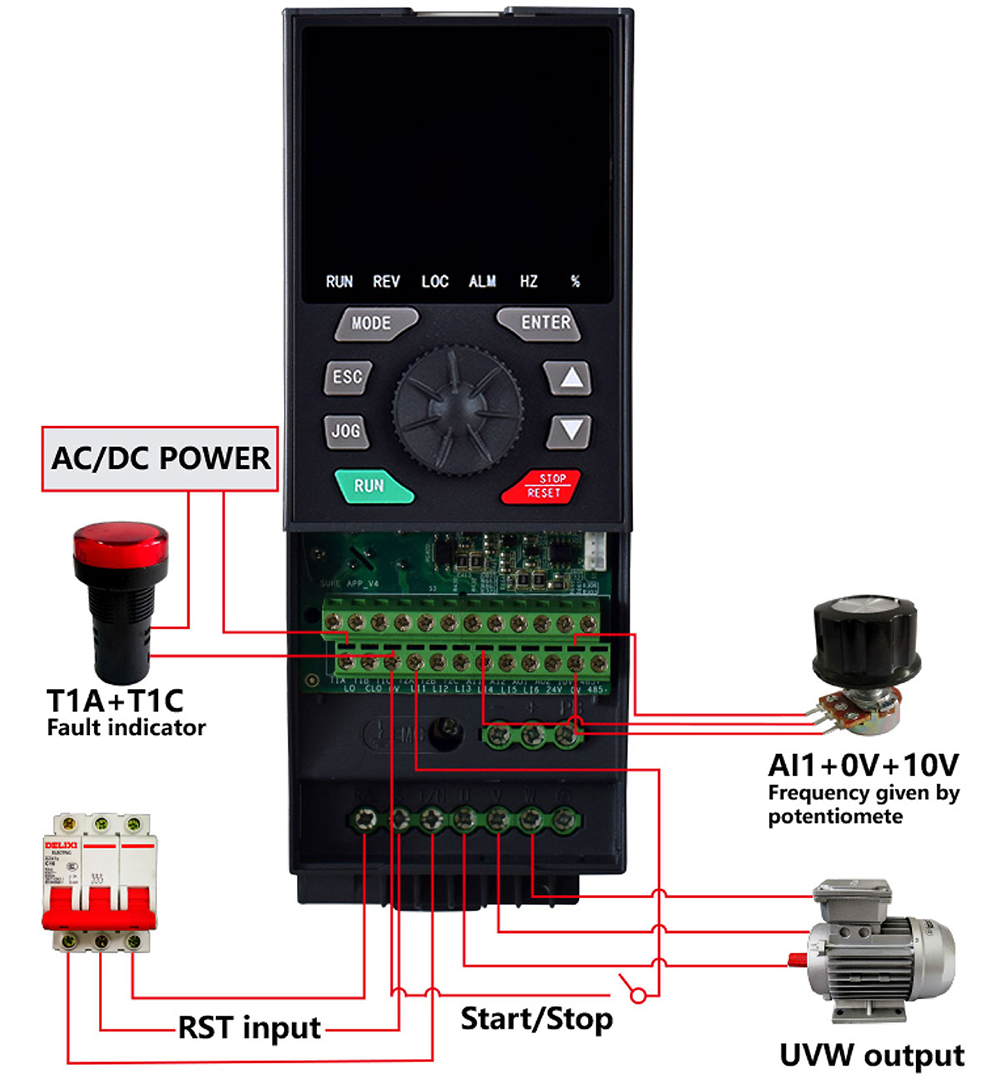

Diagramme de structure des bornes de commande
Paramètres des paramètres

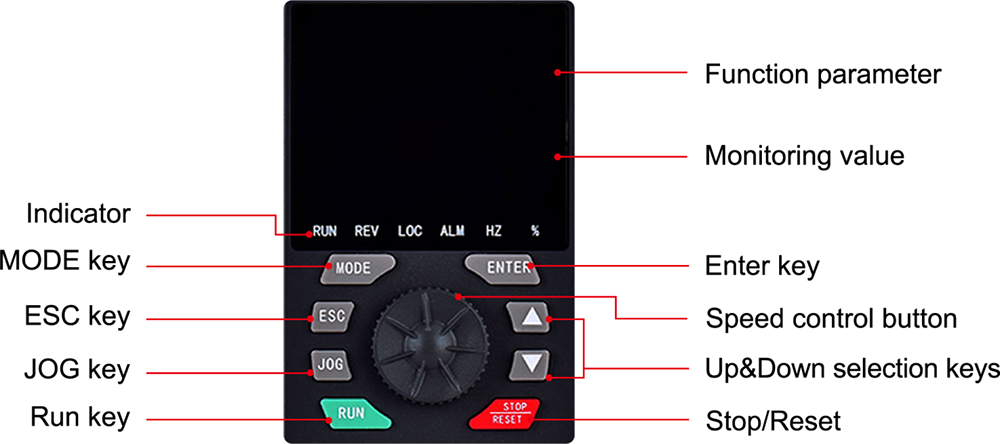

Instructions d'utilisation du clavier

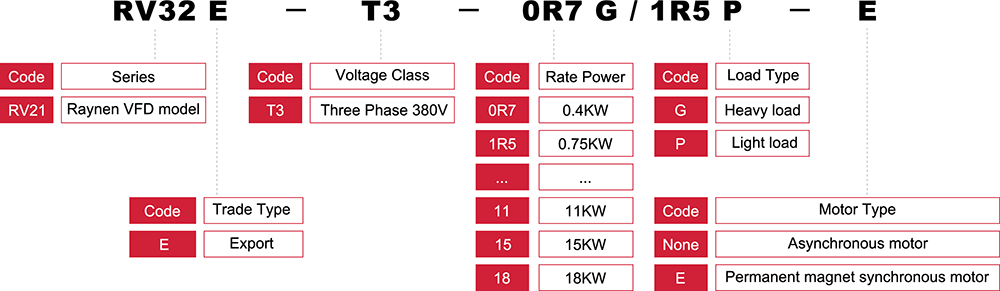

Modèle Nomenclature
Tableau de sélection Type T3 triphasé (boîtier en plastique)
| Modèle d'onduleur | Machine de type G (charge lourde) | Machine de type P (charge légère) | réimensions (mm) | Taille d'installation (mm) | ||||||||
| J'entre (A) | Je sors (A) | Valeur P (kW) | J'entre (A) | Je sors (A) | Valeur P (kW) | H | W | D | H1 | W1 | Ouverture | |
| RVE32-T3-0R7G/1R5P | 3.6 | 2.6 | 0.75 | 6.4 | 4.1 | 1.5 | 206 | 76.5 | 168.5 | 195 | 66.5 | Φ5 |
| RVE32-T3-1R5G/2R2P | 6.4 | 4.1 | 1.5 | 8.7 | 5.5 | 2.2 | ||||||
| RVE32-T3-2R2G/3P | 8.7 | 5.5 | 2.2 | 10.9 | 6.9 | 3 | ||||||
| RVE32-T3-3G/4P | 10.9 | 6.9 | 3 | 14 | 9.5 | 4 | ||||||
| RVE32-T3-4G/5R5P | 14 | 9.5 | 4 | 20.7 | 12.6 | 5.5 | 262 | 100 | 171 | 251 | 90 | Φ5 |
| RVE32-T3-5R5G/7R5P | 20.7 | 12.6 | 5.5 | 26.5 | 18.5 | 7.5 | ||||||
| RVE32-T3-7R5G/11P | 26.5 | 18.5 | 7.5 | 36.6 | 25 | 11 | ||||||
| RVE32-T3-11G/15P | 36.6 | 25 | 11 | 40 | 32 | 15 | 353 | 120 | 222 | 341 | 108 | Φ7 |
| RVE32-T3-15G/18P | 40 | 32 | 15 | 47 | 38 | 18.5 | ||||||
Remarques : Pour les VFD de 380 V, les produits de 37 KW et moins sont équipés en standard d'une unité de frein intégrée, 45 KW-185 KW peuvent être équipés d'une unité de frein intégrée, 200 - 800 kW peuvent être équipés d'une unité de frein externe.
Performances et configuration
| Fonctions de base des applications | |
| Augmentation du couple basse fréquence | L'augmentation de tension et l'augmentation de couple peuvent augmenter le couple basse fréquence du contrôle V/F et du contrôle de couple sans capteur de vitesse d'environ 0,1 % à 30,0 % respectivement. |
| Courbe V/F | Type linéaire, type multipoint |
| Courbe d'accélération/décélération | Accélération et décélération linéaires ou en forme de S : trois groupes de temps d'accélération et de décélération : plage de temps d'accélération et de décélération : 0-3200 s |
| Régulation automatique de tension (AVR) | Lorsque la tension du réseau change, il peut automatiquement maintenir la tension de sortie constante |
| PID intégré | Système de contrôle en boucle fermée qui peut facilement réaliser un contrôle de processus |
| Freinage CC | Freinage CC range: 0.0Hz-maximum frequency; braking time: 0.0s-20.0s; braking action current value: 0%-100% |
| Contrôle du jogging | Le moteur peut être démarré et arrêté immédiatement ; plage de réglage de la fréquence de jogging : 0,0-20,0 Hz ; Mode d'arrêt par jogging : décélération/freinage libre/DC |
| Saut de fréquence | Trois points de fréquence de saut et les plages de fréquence de saut correspondantes peuvent être définis pour empêcher l'onduleur de fonctionner dans cette bande de fréquence. |
| Multi-vitesse | Jusqu'à 15 peuvent être définis via 4 ports d'entrée logique = fréquence de fonctionnement |
| Sommation des entrées | Utilisez le résultat de l'opération algébrique de 2 entrées analogiques comme réglage de la fréquence, ce qui rend le réglage de la fréquence plus flexible |
| Commutation entre 2 jeux de paramètres moteur | Deux ensembles de paramètres du moteur peuvent être définis et commutés librement pour correspondre au moteur actuellement entraîné |
| Protection de l'onduleur | Protection contre la perte de phase d'entrée/sortie, détection de sous-charge, protection contre les surcouples, protection contre les sous-tensions, protection contre les surtensions, protection contre les surintensités, protection contre la surchauffe, protection contre les courts-circuits phase à phase |
| Protection moteur | Protection thermique moteur, limitation de courant moteur, surcharge moteur, court-circuit moteur |
| Caractéristiques électriques | |
| Tension d'entrée | CA triphasé, 380-480 V, 50/60 Hz |
| Tension de sortie | Tension d'entrée 0-100 %, 0,5 Hz-400 Hz |
| Mode de contrôle | Couple constant V/F, charge quadratique V/F, contrôle vectoriel sans capteur, mode économie d'énergie |
| Fréquence de commutation | 1,5 kHz-12 kHz La fonction de réglage automatique de la fréquence de commutation peut être réglée : lorsque la température augmente, la fréquence de commutation est automatiquement réduite Lorsque la température revient à la normale, la fréquence de découpage revient à la valeur initiale |
| Capacité de surintensité | Courant de sortie nominal 150 % 60 s, courant de sortie nominal 200 % 2 s |
| Signal de contrôle | ||
| Signal de réglage de fréquence | Panneau de commande intégré | Interrupteur à membrane (bouton), bouton de vitesse (potentiomètre) |
| Signal externe | Réglage HAUT/BAS, entrée analogique, multi-vitesse, panneau externe, communication série | |
| Signal de commande de démarrage et d'arrêt | Panneau de commande intégré | Boutons MARCHE, ARRÊT |
| Signal externe | Borne d'entrée logique, panneau externe, communication série | |
| Caractéristiques du circuit de commande | ||
| Alimentation interne disponible | 10V 24V | 10 V CC ± 5 %, courant maximum 10 mA, pour potentiomètre de référence 24 V CC ± 5 %, courant maximum 100 mA, pour port d'entrée logique |
| Entrée analogique | AI1 | Entrée analogique de tension : 0-5VDC ou 0-10VDC, l'impédance est de 30k Entrée analogique actuelle : 0/4-20 mADC, l'impédance est de 250 Ω Résolution : conversion A/D 10 bits Paramètre d'usine par défaut : entrée de tension 0-5VDC |
| AI2 | Entrée analogique de tension : 0-10 VDC ou entrée de sonde PTC Résolution : conversion A/D 10 bits | |
| Entrée logique | LI1-LI8 | Alimentation 0-24 V CC La logique positive (source) et la logique négative (puits) sont facultatives et la valeur par défaut est la logique négative. Marche avant, marche arrière, réinitialisation des défauts, multi-vitesse et 69 autres fonctions sont facultatives Les produits de moins de 15 kW (inclus) n'ont que LI1-LI6 |
| AI1, AI2 Entrée valide forcée | Dans les onduleurs inférieurs à 15 kW (inclus), AI1 et AI2 peuvent être définis comme entrées logiques. F309 et F310 sont des entrées à validité forcée et leurs fonctions de configuration sont toujours valides lors de la mise sous tension. | |
| Sortie analogique | AO1、AO2 | Sortie analogique de tension : 0-10 V CC, l'impédance de charge minimale est de 470 Ω Sortie analogique actuelle : 0/4-20 mA, l'impédance de charge maximale est de 700 Ω Résolution : 8 bits La fréquence de sortie, le courant de sortie, le réglage de la vitesse, les données de sortie série et d'autres fonctions sont facultatifs |
| Sortie logique | LO、CLO | Collecteur ouvert, courant maximum 100 mA, tension maximale 30 V CC Sortie logique ou sortie d'impulsion en option, le réglage d'usine par défaut est la sortie logique Fréquence de sortie, courant de sortie, réglage de la vitesse, données de sortie série et autres fonctions de sortie en option |
| Sortie relais | T1A, T1B, T1C T2A, T2B, T2C | T1A normalement ouvert, T1B normalement fermé, point commun T1C T2A normalement ouvert, T2B normalement fermé, point commun T2C Capacité des contacts : 5A@250VAC, 5A@30VDC Défaut, alarme, arrivée de fréquence définie et autres fonctions sont facultatives T1A par défaut en défaut, T2A par défaut en fonctionnement |
| Communication série | MODBUS-RTU, RS-485 à 2 fils, interface de terminal | |
| Caractéristiques électriques | |
| Protection du variateur CA | Protection contre la perte de phase d'entrée, Protection contre la perte de phase de sortie, Détection de sous-charge, Protection contre les surcouples, Protection contre les sous-tensions, Protection contre les surtensions, Protection contre les surintensités, Protection contre la surchauffe, Protection contre les courts-circuits de phase |
| Protection moteur | Protection thermique du moteur, limitation du courant moteur, surcharge du moteur, court-circuit du moteur |
| Caractéristiques électriques | |||
| Niveau de protection | IP20 | Humidité ambiante | 95 % sans condensation ni accumulation d'eau |
| Température de travail/stockage | -10~40°C/-20~60°C | Altitude | En dessous de 1000m |
| Méthode de refroidissement | Refroidissement par air forcé | Lieu d'installation | Intérieur |
