01 Introduction

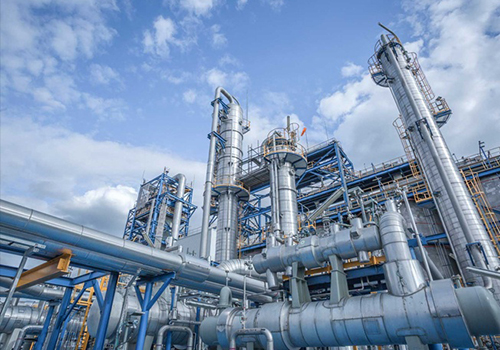

Les industries chimiques et pharmaceutiques sont aujourd'hui les plus gros consommateurs d'énergie des entreprises industrielles, et le degré de dépendance aux ressources naturelles représente plus de 60 %. Le problème de l’énergie constitue un défi de taille. Il existe deux manières de résoudre fondamentalement le problème énergétique : l’une est open source et l’autre est l’économie d’énergie. La technologie d'économie d'énergie de conversion de fréquence de l'onduleur de la série RVE32 est une nouvelle technologie d'économie d'énergie à haut rendement avec une large application, un effet rapide et une courte période de retour sur investissement. Les agitateurs courants dans les industries chimiques et pharmaceutiques ont été largement utilisés.

02 Caractéristiques

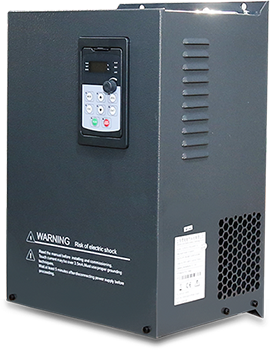

RVE32 est un onduleur mural, la plage de puissance est de 0,75 kW à 500 kW, le niveau de tension de la ligne entrante est de 380 V à 480 V et la méthode de contrôle est un contrôle vectoriel sans capteur de vitesse. RVE32 dispose d'une multitude de sous-stations, dont 8 entrées numériques (LI1-LI8), 2 entrées analogiques (AI), 2 sorties relais (TA), 2 sorties analogiques (AO), alimentation auxiliaire 5 V pour alimentation analogique Entrée fixe, alimentation auxiliaire 24 V pour entrée numérique Tous les LI/TA, AI/AO peuvent être librement programmés pour définir des fonctions. L'interface MODBUS est une configuration standard du RVE32, aucune option n'est requise. Le RVE32 peut être connecté à des systèmes d'automatisation de niveau supérieur via MODBUS.

03 Avantage :

· Fournit 250 % du courant nominal du moteur pendant le fonctionnement et l'accélération à basse fréquence pour répondre aux exigences de fonctionnement du mélangeur ;

· Fonction AVR supérieure, super adaptabilité du réseau, garantit la stabilité de la tension de sortie, du courant et de la vitesse ;

· Avec la précision du contrôle de vitesse, la précision du contrôle est de 0,2 % et un contrôle précis de la vitesse est réalisé ;

· D'excellentes caractéristiques de limitation de courant, une forte capacité de surcharge, peuvent réduire efficacement la surcharge de conversion de fréquence, la protection contre les surintensités et maximiser la continuité de la production ;

· Il présente l'avantage d'une réponse rapide du couple et lorsque la charge fluctue, la fluctuation du courant est faible ;

· Une forte adaptabilité environnementale, une conception de conduits d'air complètement indépendante peut considérablement améliorer la résistance aux environnements difficiles tels que la pollution par les hydrocarbures, la poussière et l'humidité ;

· Il a une bonne capacité de surcharge et une bonne adaptabilité environnementale, ainsi qu'une fiabilité opérationnelle élevée ;

04 Présentation du système :

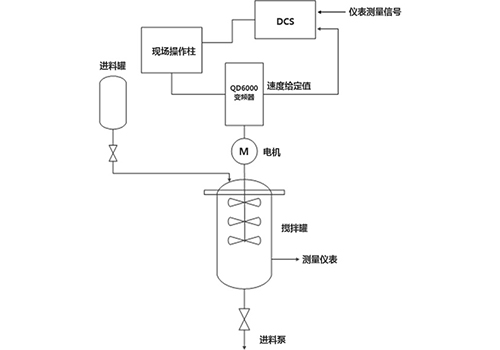

Dans ce système, un inverseur RVE32 de 7,5 kW entraîne le moteur du mélangeur de 7,5 kW, entraîne les pales du ventilateur d'agitation pour remuer, puis remue uniformément à travers la vanne à vide, puis l'envoie à la pompe d'alimentation pour participer à la prochaine réaction chimique après avoir satisfait aux exigences. Le fonctionnement démarrage/arrêt du convertisseur de fréquence est réalisé via la colonne d'opération sur le terrain, et le convertisseur de fréquence renvoie la valeur réelle de la vitesse du moteur au DCS, et l'opérateur mesure le signal et la valeur de vitesse réelle en fonction de l'instrument du réservoir de mélange. Émettez une commande au variateur de fréquence pour augmenter ou diminuer la référence de vitesse du moteur.

05 Paramètre technique

06 Utilisation sur site :

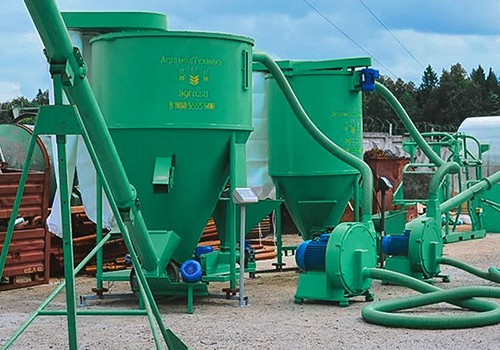

Selon la situation spatiale sur site, un variateur de la série RVE32 est installé dans l'armoire de commande, et l'installation du variateur et le moteur sur site sont comme indiqué sur la figure :

07 Résultat d'exécution :

Le système de contrôle du mélangeur utilisant le convertisseur de fréquence RVE32 est en service depuis plus de trois ans et a obtenu de bons résultats économiques.

Avantages sociaux et avantages sociaux :

Le dispositif de commande fonctionne de manière fiable, présente une bonne adaptabilité environnementale, peut résister à des environnements difficiles tels que la pollution par les hydrocarbures, la poussière et la chaleur humide, et présente un faible taux de défaillance ;

D'excellentes caractéristiques de limitation de courant, une forte capacité de surcharge, peuvent réduire efficacement la surcharge de conversion de fréquence, la protection contre les surintensités et maximiser la continuité de la production ;

Les avantages économiques sont significatifs et la totalité de l'investissement augmenté par le système de contrôle de conversion de fréquence peut être récupérée en plus d'un an ;

08 Avantages client :

Fonctionnement fiable et faible maintenance, permettant d'économiser des coûts de maintenance ;

La fonction de protection complète du variateur de fréquence assure la continuité de la production ;

Les avantages économiques sont significatifs et la totalité de l'investissement augmenté par le système de contrôle de conversion de fréquence peut être récupérée en plus d'un an ;
