01 Présentation :

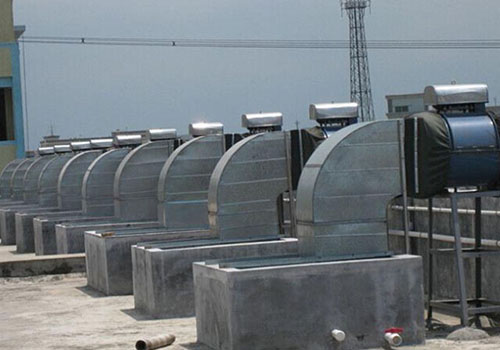

Les charges de ventilateur sont largement utilisées, telles que les ventilateurs d'alimentation et les ventilateurs à tirage induit de divers systèmes de chaudières de production et domestiques, les ventilateurs de climatisation centrale, les unités d'air frais, les ventilateurs de tour de refroidissement, les ventilateurs d'extraction dans divers sites de production et les séchoirs sur les lignes de production. Les ventilateurs sont le principal équipement électrique des entreprises industrielles et minières. Selon les statistiques des départements concernés, la capacité installée des ventilateurs, des pompes et des moteurs dans le pays est d'environ 35 000 MW, et la consommation électrique représente environ 40 % de la consommation électrique nationale. Lors de l'utilisation de l'onduleur RVE32 en fonctionnement avec ventilateur, le taux d'économie d'énergie est généralement de 20 à 60 % et la période de récupération de l'investissement est de 1 à 3 ans. Les bénéfices sont très importants.

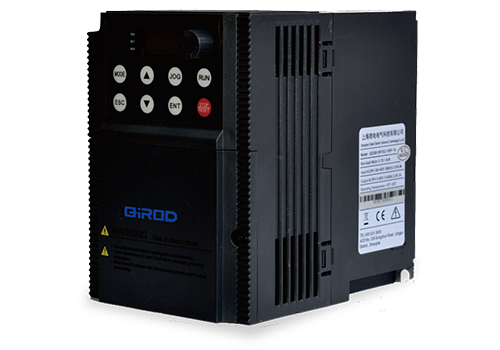

02 Caractéristiques :

RVE32 est un onduleur monté sur armoire, la plage de puissance est de 0,75 kW à 500 kW, la tension de ligne entrante est de 380 V à 480 V et le mode de contrôle est le contrôle vectoriel et le contrôle vectoriel sans capteur de vitesse. Le contrôle vectoriel sans capteur de vitesse est une sorte de contrôle vectoriel qui estime la valeur de retour de vitesse du moteur grâce au calcul du modèle du moteur. La précision du contrôle et les performances dynamiques du contrôle vectoriel sans capteur de vitesse ne sont pas aussi bonnes que le contrôle vectoriel avec boucle fermée de vitesse, mais il présente également les avantages d'un système simple, pas besoin d'entretenir le capteur de vitesse et d'un prix bas, particulièrement adapté aux moteurs de ventilateurs et de pompes. La commande V/f traditionnelle ne nécessite pas non plus de capteur de vitesse, mais pour les moteurs de ventilateur et de pompe haute puissance, tels que la commande V/f sans contrôle de boucle de courant, il est facile de provoquer des fluctuations de courant. La commande vectorielle sans capteur de vitesse dispose non seulement d'une boucle fermée de vitesse mais également d'une boucle fermée de courant, et le courant en régime permanent du moteur est plus stable.

RVE32 dispose d'une multitude de terminaux clients, dont 8 entrées numériques (LI1-LI8), 2 entrées analogiques (AI), 2 sorties relais (TA), 2 sorties analogiques (AO), alimentation auxiliaire 5 V pour entrée analogique Entrée fixe, l'alimentation auxiliaire 24 V est utilisée pour l'entrée numérique, tous les LI/TA, AI/AO peuvent être librement programmés pour définir des fonctions.

L'onduleur de la série RVE32 a une fonction PID intégrée, qui est plus flexible en fonctionnement. Il existe de nombreuses façons de contrôler l'interface, qui peuvent être câblées ou par communication.

04 Présentation du système :

Au total, quatre moteurs de cette chaudière utilisent des convertisseurs de fréquence RVE32 pour contrôler respectivement la vapeur, l'huile chaude et les gaz de combustion chauds. Les gaz de combustion chauds sont contrôlés par deux moteurs de 315 kW et envoyés au ventilateur principal par des tuyaux de séchage de la pâte de bois. Deux onduleurs QD6000 de 315 kW contrôlent respectivement les deux ventilateurs et contrôlent la puissance de sortie des ventilateurs en ajustant la fréquence de sortie du RVE32, de manière à réaliser une régulation précise du flux de fumée chaude, qui non seulement répond aux exigences du processus, mais est également plus efficace que l'utilisation d'un pare-brise. Il est plus économe en énergie d'ajuster le débit de fumée chaude. Les deux autres moteurs de 132 kW alimentent respectivement la vapeur du générateur de vapeur et l'huile chaude du générateur d'huile thermique dans la chambre de mélange. Le réglage du débit de vapeur dans le générateur de vapeur peut contrôler la pression et la température dans le générateur de vapeur, et le réglage du débit d'huile thermique dans le générateur d'huile thermique peut contrôler la température du générateur d'huile thermique. RVE32 ajuste également la sortie de vapeur et d'huile chaude en contrôlant la puissance de sortie du moteur, de manière à contrôler la pression et la température du générateur de vapeur et la température du générateur d'huile chaude.

05 paramètre technique :

06 Utilisation sur site :

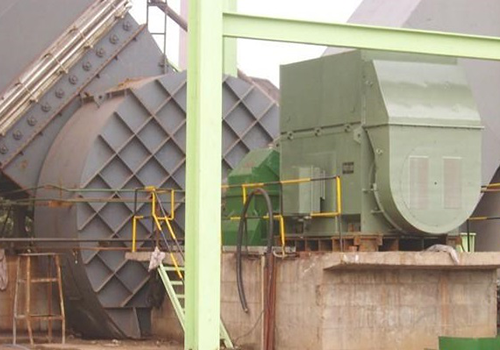

Selon la situation spatiale sur site, un variateur de la série RVE32 est installé dans l'armoire de commande, et l'installation du variateur et le moteur sur site sont comme indiqué sur la figure.

07 Résultat d'exécution :

Le système de contrôle du ventilateur de chaudière utilisant l'onduleur RVE32 est mis en service depuis plus de quatre ans et a généré de bons avantages économiques et sociaux :

Le dispositif de commande fonctionne de manière fiable et présente un faible taux de défaillance ;  Beaucoup moins de bruit ;

Régulation précise du débit de fumée chaude pour répondre aux exigences du processus de production ;

Prolonge la durée de vie des roulements du moteur et du ventilateur, réduit la génération de chaleur du moteur et réduit considérablement la quantité d'entretien ;

Les avantages économiques sont importants et la totalité de l'investissement augmenté par le système de contrôle de conversion de fréquence peut être récupérée en plus d'un an.

08 Avantages Client :

Ajuster avec précision le débit pour répondre aux exigences du processus de production ;

Réduction des pertes de moteur et des coûts de maintenance ;

L'effet d'économie d'énergie est remarquable et l'investissement accru grâce au contrôle de conversion de fréquence peut être entièrement récupéré en plus d'un an.
