01 Présentation :

Les ressources en eau sont un facteur important pour le développement économique et le développement social durable, et le taux de traitement des eaux usées urbaines est devenu un symbole important pour savoir si une région est civilisée ou non. La grave pollution et la raréfaction des ressources en eau sont désormais devenues un sujet de préoccupation partout dans le monde. Avec le développement de l'économie chinoise, la quantité d'eaux usées urbaines et industrielles a fortement augmenté, offrant un immense espace de marché pour l'industrie du traitement de l'eau. L'onduleur RVE32 a une large gamme d'applications dans le traitement des eaux usées et a obtenu de bons avantages économiques et sociaux.

02 Caractéristiques :

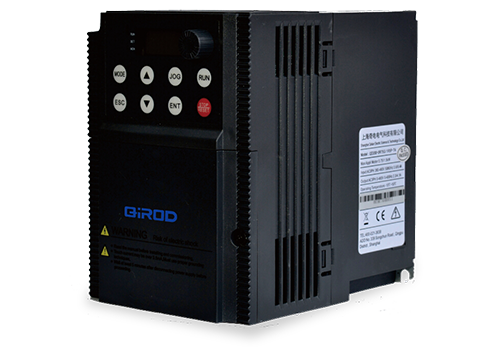

RVE32 est un onduleur mural, la plage de puissance est de 0,75 kW à 500 kW, le niveau de tension de la ligne entrante est de 380 V à 480 V et la méthode de contrôle est un contrôle vectoriel sans capteur de vitesse.

RVE32 dispose d'une multitude de sous-stations, dont 8 entrées numériques (LI1-LI8), 2 entrées analogiques (AI), 2 sorties relais (TA), 2 sorties analogiques (AO), alimentation auxiliaire 5 V pour alimentation analogique Entrée fixe, l'alimentation auxiliaire 24 V est utilisée pour l'entrée numérique, tous les LI/TA, AI/AO peuvent être librement programmés pour définir des fonctions.

L'interface MODBUS est une configuration standard du RVE32, aucune option n'est requise. Le RVE32 peut être connecté à des systèmes d'automatisation de niveau supérieur via MODBUS.

03 Avantage :

· Grand couple de démarrage, 1,5 fois le couple de sortie à 0,5 Hz en boucle ouverte, répondant aux exigences de fonctionnement du ventilateur d'aération ;

· Il présente l'avantage d'une réponse rapide du couple et lorsque la charge fluctue, la fluctuation du courant est faible ; Il a une bonne capacité de surcharge et une bonne adaptabilité environnementale, ainsi qu'une fiabilité opérationnelle élevée ;

· Super adaptabilité du réseau électrique, capacité anti-fluctuation du réseau électrique jusqu'à ± 15 %, pour assurer la stabilité de la tension de sortie, du courant et de la vitesse. Excellentes caractéristiques de limitation de courant, forte capacité de surcharge, peuvent réduire efficacement la surcharge de conversion de fréquence, la protection contre les surintensités et maximiser la continuité de la production ; Il a une forte adaptabilité environnementale et la conception des conduits d'air complètement indépendants peut améliorer considérablement la résistance aux environnements difficiles tels que la pollution par les hydrocarbures, la poussière et la chaleur humide.

04 Présentation du système :

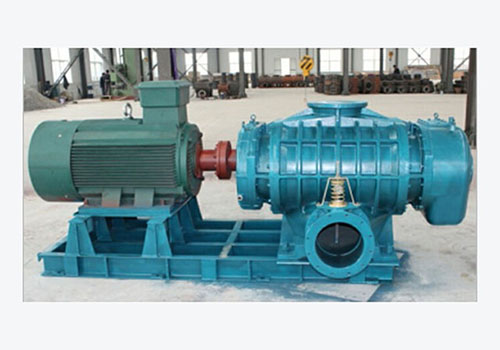

Dans ce système, le moteur principal du ventilateur d'aération de traitement des eaux usées de 110 kW est entraîné par le convertisseur de fréquence RVE32 de 110 kW, et le contrôle automatique en boucle fermée est réalisé en fonction du signal de retour du capteur d'oxygène dissous.

05 paramètre technique :

06 Utilisation sur site :

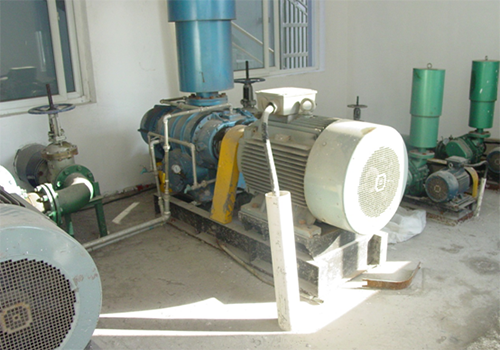

Selon la situation spatiale sur site, un variateur de la série RVE32 est installé dans l'armoire de commande, et l'installation du variateur et le moteur sur site sont comme indiqué sur la figure.

07 Résultat d'exécution :

Le système de contrôle du ventilateur d'aération du traitement des eaux usées utilisant l'onduleur RVE32 est mis en service depuis plus de trois ans et a généré de bons avantages économiques et sociaux :

Le dispositif de commande fonctionne de manière fiable, présente une bonne adaptabilité environnementale, peut résister à des environnements difficiles tels que la pollution par les hydrocarbures, la poussière et la chaleur humide, et présente un faible taux de défaillance ;

D'excellentes caractéristiques de limitation de courant, une forte capacité de surcharge, peuvent réduire efficacement la surcharge de conversion de fréquence, la protection contre les surintensités et maximiser la continuité de la production ;

Les avantages économiques sont remarquables, l'effet d'économie d'énergie est supérieur à 20 % et la totalité de l'investissement augmenté par le système de contrôle de conversion de fréquence peut être récupérée en plus d'un an.

08 Avantages Client :

*Contrôle automatique PID, réduit la charge de travail des travailleurs et améliore l'efficacité du travail ; * Réduction des pertes de moteur et des coûts de maintenance ;

*Fonction de protection complète de l'onduleur pour assurer au maximum la continuité de la production ;

*Les avantages économiques sont remarquables et la totalité de l'investissement augmenté par le système de contrôle de conversion de fréquence peut être récupérée en plus d'un an.
