01 Présentation :

Les ressources en eau sont un facteur important pour le développement économique et le développement social durable, et le taux de traitement des eaux usées urbaines est devenu un symbole important pour savoir si une région est civilisée ou non. La grave pollution et la raréfaction des ressources en eau sont désormais devenues un sujet de préoccupation partout dans le monde. Avec le développement de l'économie chinoise, la quantité d'eaux usées urbaines et industrielles a fortement augmenté, offrant un immense espace de marché pour l'industrie du traitement de l'eau. Dans les stations d'épuration, le ventilateur d'aération et la pompe submersible constituent l'équipement de base du traitement des eaux usées. L'onduleur RVE32 a une large gamme d'applications dans le traitement des eaux usées et a obtenu de bons avantages économiques et sociaux.

02 Caractéristiques :

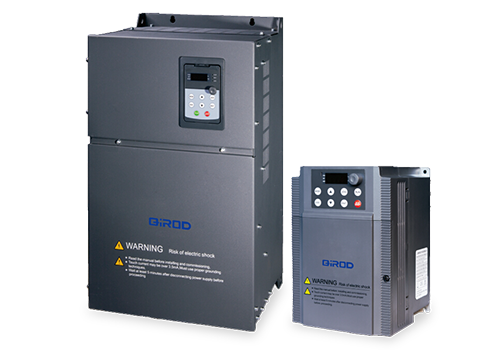

RVE32 est un onduleur mural, la plage de puissance est de 0,75 kW à 500 kW, le niveau de tension de la ligne entrante est de 380 V à 480 V et la méthode de contrôle est un contrôle vectoriel sans capteur de vitesse.

RVE32 dispose d'une multitude de sous-stations, dont 8 entrées numériques (LI1-LI8), 2 entrées analogiques (AI), 2 sorties relais (TA), 2 sorties analogiques (AO), alimentation auxiliaire 5 V pour alimentation analogique Entrée fixe, l'alimentation auxiliaire 24 V est utilisée pour l'entrée numérique, tous les LI/TA, AI/AO peuvent être librement programmés pour définir des fonctions.

L'interface MODBUS est une configuration standard du RVE32, aucune option n'est requise. Le RVE32 peut être connecté à des systèmes d'automatisation de niveau supérieur via MODBUS.

03 Avantage :

· Grand couple de démarrage, 1,5 fois le couple de sortie à 0,5 Hz en boucle ouverte, répondant aux exigences de fonctionnement de la pompe submersible ;

· Il présente l'avantage d'une réponse rapide du couple et lorsque la charge fluctue, la fluctuation du courant est faible ;

· Il a une bonne capacité de surcharge et une bonne adaptabilité environnementale, ainsi qu'une fiabilité opérationnelle élevée ;

· Super adaptabilité du réseau électrique, capacité anti-fluctuation du réseau électrique jusqu'à ± 15 %, pour assurer la stabilité de la tension de sortie, du courant et de la vitesse ;

· D'excellentes caractéristiques de limitation de courant, une forte capacité de surcharge, peuvent réduire efficacement la surcharge de conversion de fréquence, la protection contre les surintensités et maximiser la continuité de la production ;

· Il a une forte adaptabilité environnementale et la conception des conduits d'air complètement indépendants peut améliorer considérablement la résistance aux environnements difficiles tels que la pollution par les hydrocarbures, la poussière et la chaleur humide.

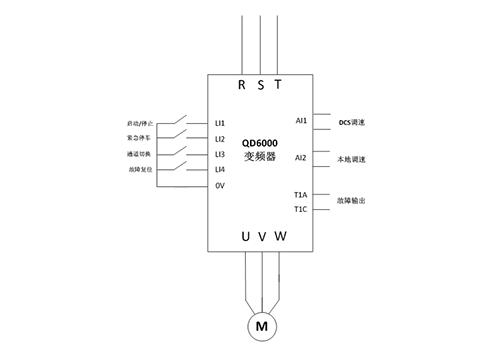

04 Présentation du système :

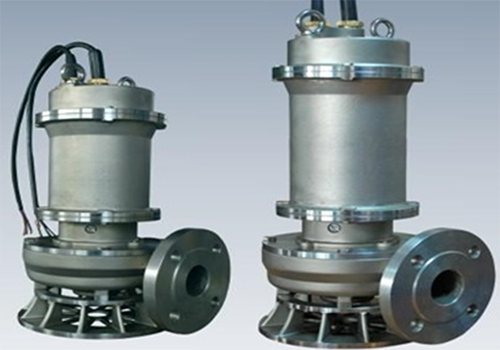

Dans ce système, le moteur principal de la pompe submersible de 110 kW est entraîné par l'onduleur RVE32 de 110 kW, qui est contrôlé centralement par le système DCS dans la salle informatique centrale et peut également être exploité localement.

05 paramètre technique :

06 Utilisation sur site :

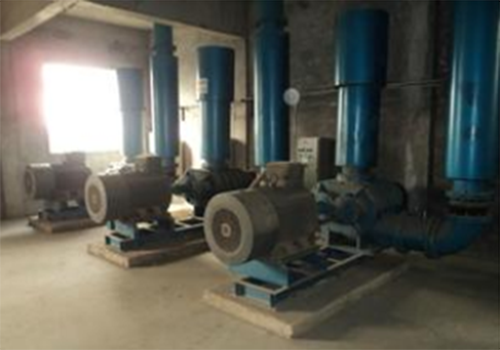

Selon la situation spatiale sur site, un variateur de la série RVE32 est installé dans l'armoire de commande, et l'installation du variateur et le moteur sur site sont comme indiqué sur la figure.

07 Résultat d'exécution :

Le système de contrôle de pompe submersible de traitement des eaux usées utilisant le convertisseur de fréquence RVE32 est mis en service depuis plus de trois ans et a généré de bons avantages économiques et sociaux :

Le dispositif de commande fonctionne de manière fiable, présente une bonne adaptabilité environnementale, peut résister à des environnements difficiles tels que la pollution par les hydrocarbures, la poussière et la chaleur humide, et présente un faible taux de défaillance ;

D'excellentes caractéristiques de limitation de courant, une forte capacité de surcharge, peuvent réduire efficacement la surcharge de conversion de fréquence, la protection contre les surintensités et maximiser la continuité de la production ;

Selon les besoins du processus, effectuez un démarrage/arrêt progressif du moteur, de sorte que le phénomène soudain de torsion et de coup de bélier puisse être résolu ;

Les avantages économiques sont remarquables, l'effet d'économie d'énergie est supérieur à 20 % et la totalité de l'investissement augmenté par le système de contrôle de conversion de fréquence peut être récupérée en plus d'un an.

08 Avantages Client :

Élimine de nombreuses opérations manuelles fastidieuses, les dangers cachés dangereux et améliore l'efficacité du travail ;

Réduit considérablement l'impact sur les machines lors du démarrage de la pompe et réduit les coûts de maintenance ;

La fonction de protection complète de l'onduleur garantit la continuité de la production ;

Les avantages économiques sont importants et la totalité de l'investissement augmenté par le système de contrôle de conversion de fréquence peut être récupérée en plus d'un an.
