01 Présentation :

Avec le développement de la technologie électrique et l'amélioration de la technologie de régulation de la vitesse de conversion de fréquence, la méthode intelligente de contrôle de l'alimentation en eau avec régulation de la vitesse de conversion de fréquence comme noyau a remplacé la méthode d'alimentation en eau précédente de commutation multi-pompe et de réglage des vannes. Lors de la régulation de vitesse à fréquence variable, le courant de démarrage peut être limité dans le courant nominal, évitant ainsi l'impact sur le réseau électrique lors du démarrage. En raison du démarrage en douceur de la pompe, la vitesse moyenne de fonctionnement normal est réduite, prolongeant ainsi la durée de vie des équipements tels que les pompes et les vannes. At the same time, it can eliminate the water hammer effect when starting and stopping. Grâce à ses performances stables, son mode de fonctionnement et sa fonction simples, le convertisseur de fréquence permettra au système d'approvisionnement en eau d'économiser de l'électricité, de l'eau et de la main d'œuvre, et enfin d'atteindre l'objectif d'un fonctionnement à haut rendement.

02 Caractéristiques :

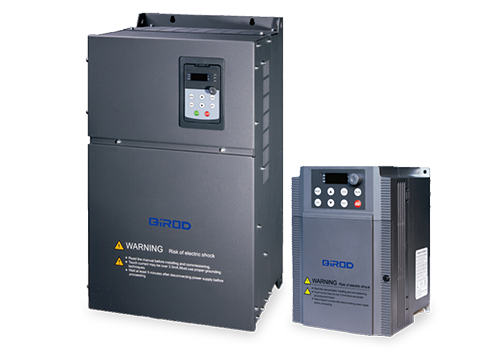

RVE32 est un onduleur monté sur armoire, la plage de puissance est de 0,75 kW à 500 kW, la tension entrante est de 380 V à 480 V et les méthodes de contrôle sont le contrôle vectoriel sans capteur et le contrôle vectoriel. La commande vectorielle sans capteur de vitesse est une sorte de commande vectorielle, mais il n'y a pas de capteur de vitesse et la valeur de retour de vitesse du moteur est estimée via le calcul du modèle de moteur. La précision de contrôle et les performances dynamiques de la commande vectorielle sans capteur de vitesse ne sont pas aussi bonnes que la commande vectorielle avec boucle fermée de vitesse, mais elle présente également les avantages d'un système simple, sans besoin d'entretenir des capteurs de vitesse et d'un prix bas, en particulier pour les ventilateurs et les pompes. La commande V/f traditionnelle ne nécessite pas non plus de capteur de vitesse, mais pour les moteurs de ventilateur et de pompe haute puissance, tels que la commande V/f sans contrôle de boucle de courant, il est facile de provoquer des fluctuations de courant. La commande vectorielle sans capteur de vitesse dispose non seulement d'une boucle fermée de vitesse mais également d'une boucle fermée de courant, et le courant en régime permanent du moteur est plus stable.

RVE32 dispose d'une multitude de terminaux clients, dont 8 entrées numériques (LI1 ~ LI8), 2 entrées analogiques (AI), 2 sorties relais (TA), 2 sorties analogiques (AO), alimentation auxiliaire 5 V pour alimentation analogique Entrée fixe, l'alimentation auxiliaire 24 V est utilisée pour l'entrée numérique, tous les LI/TA, AI/AO peuvent être librement programmés pour définir des fonctions. L'interface MODBUS est une configuration standard du RVE32, aucune option n'est requise. Le RVE32 peut être connecté à des systèmes d'automatisation de niveau supérieur via MODBUS.

RVE32 series inverter has built-in PID function, which is more flexible in operation. There are many ways to control the interface, which can be hard-wired or communication.

04 Présentation du système :

Dans ce système, trois pompes de puits profonds sont utilisées et une pompe de puits profond de 45 kW est utilisée comme pompe normalement ouverte pour maintenir la fonction de base d'approvisionnement en eau. Une pompe de puits profond de 75 kW est utilisée comme pompe de commande principale et un dispositif de contrôle automatique de l'alimentation en eau à pression constante du convertisseur de fréquence est installé. When the water consumption changes, the speed of the pump is adjusted to realize constant pressure water supply of the water supply network. A 75kW deep well pump is installed with a set of full digital. The AC motor soft start controller is used as an auxiliary control pump. Lorsque le volume d'alimentation en eau change considérablement, si la pompe de commande principale a fonctionné à pleine fréquence (ou fréquence), la pression du réseau de canalisations d'alimentation en eau ne peut pas être garantie comme étant constante. Le contrôleur fait démarrer (ou arrêter) la pompe de commande auxiliaire, puis la pompe de commande principale fonctionne à une vitesse variable pour ajuster la pression de l'eau du réseau de canalisations afin de la maintenir constante.

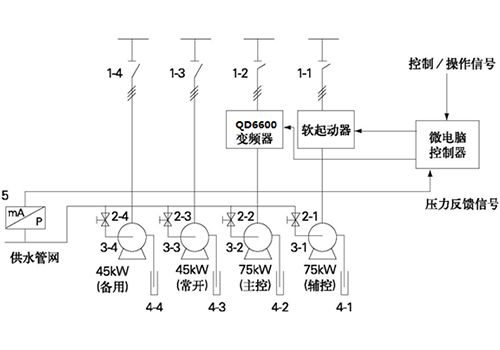

1- Power switch 2- One-way water valve 3- Pump reactance 4- Deep well water source 5- Capteur de pression

05 paramètre technique :

06 Utilisation sur site :

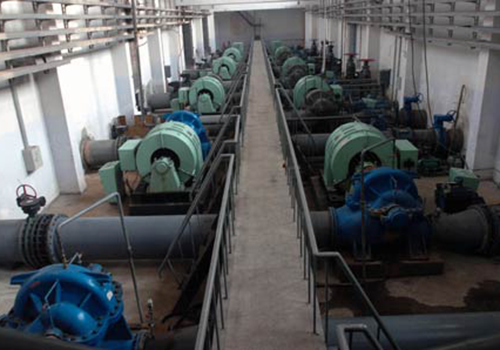

Selon la situation spatiale sur site, un variateur de la série RVE32 est installé dans l'armoire de commande, et l'installation du variateur et le moteur sur site sont comme indiqué sur la figure.

07 Résultat d'exécution :

Le système d'approvisionnement en eau à pression constante utilisant l'onduleur RVE32 est mis en service depuis plus de trois ans et a généré de bons avantages économiques et sociaux :

The control device operates reliably and has a low failure rate;

La pression d'alimentation en eau est stable, ce qui élimine les inconvénients liés aux ménages de grande hauteur coupant l'eau pendant les périodes de pointe d'utilisation de l'eau et à la pression excessive des canalisations pendant les périodes de creux d'eau ;

Solve the problem of sand removal when the pump is turned on and the overflow problem during operation;

Les avantages économiques sont remarquables et les statistiques d'exploitation réelles montrent que 432 600 kWh d'électricité peuvent être économisés en un an. Calculated at 0.3 yuan per kilowatt-hour, about 129,800 yuan in electricity costs can be saved. More than one year can recover all the increased investment of the constant pressure water supply automatic control system.

08 Avantages Client :

La pression de l'eau du réseau de canalisations d'alimentation en eau est stable et ne change pas avec le changement de consommation d'eau, ce qui améliore la qualité de l'approvisionnement en eau ;

Il évite le phénomène d'eau courante et de fuite d'eau provoqué par l'augmentation anormale de la pression de l'eau dans le réseau de canalisations d'alimentation en eau et réduit les coûts de maintenance ;

L'effet d'économie d'énergie est remarquable et l'investissement accru dans le système d'approvisionnement en eau à pression constante peut être entièrement récupéré en plus d'un an ;

Le gaspillage des ressources en eau est évité et l'expansion de la zone d'entonnoir de baisse du niveau d'eau formée par l'exploitation excessive des eaux souterraines est évitée.
