01 Présentation :

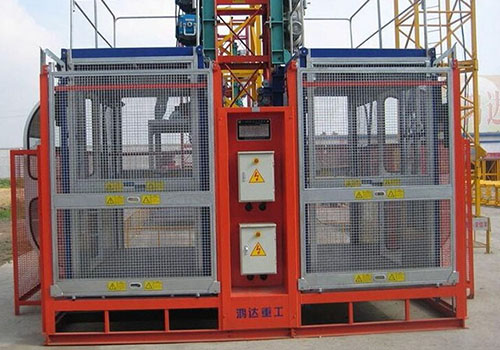

L'ascenseur de construction est un équipement de transport vertical indispensable dans la construction d'immeubles modernes de grande hauteur. En particulier, il joue un rôle extrêmement important dans la construction d'immeubles de grande hauteur et de très grande hauteur, et joue un rôle irremplaçable pour garantir la durée et la sécurité de la construction, réduire les coûts de construction et réduire l'intensité du travail. L'onduleur RVE32 a de bonnes performances et un effet d'économie d'énergie dans l'utilisation des ascenseurs de construction de bâtiments.

02 Caractéristiques :

RVE32 est un onduleur mural, la plage de puissance est de 0,75 kW à 500 kW, le niveau de tension de la ligne entrante est de 380 V à 480 V et la méthode de contrôle est un contrôle vectoriel sans capteur de vitesse. RVE32 dispose d'une multitude de sous-stations, dont 8 entrées numériques (LI1-LI8), 2 entrées analogiques (AI), 2 sorties relais (TA), 2 sorties analogiques (AO), alimentation auxiliaire 5 V pour alimentation analogique Entrée fixe, l'alimentation auxiliaire 24 V est utilisée pour l'entrée numérique, tous les LI/TA, AI/AO peuvent être librement programmés pour définir des fonctions. L'interface MODBUS est une configuration standard du RVE32, aucune option n'est requise. Le RVE32 peut être connecté à des systèmes d'automatisation de niveau supérieur via MODBUS.

03 Avantage :

· Il présente des caractéristiques de couple basse fréquence et peut fournir un couple nominal de 0,5 Hz à 150 % ;

· Contrôle de freinage fiable, sûr et fiable ;

· Réglage de la vitesse à plusieurs étages pour réaliser la fonction de vitesse de charge rapide et légère et de vitesse de charge lente et lourde ;

· D'excellentes caractéristiques de limitation de courant, une forte capacité de surcharge, peuvent réduire efficacement la surcharge de conversion de fréquence, la protection contre les surintensités et maximiser la continuité de la production ;

· Il a une forte adaptabilité environnementale et la conception des conduits d'air complètement indépendants peut améliorer considérablement la résistance aux environnements difficiles tels que la pollution par les hydrocarbures, la poussière et la chaleur humide.

04 Présentation du système :

Dans ce système, la partie du circuit principal du moteur est entraînée par l'onduleur RVE32 37KW. L'ensemble du système est contrôlé par le convertisseur de fréquence RVE32, et la vitesse de fonctionnement utilise deux vitesses pour réaliser la fonction de vitesse de charge légère rapide et de vitesse de charge lente et lourde. Émet un groupe de signaux de frein relais pour contrôler l'ouverture et la fermeture du frein du moteur.

05 Paramètre technique

06 Utilisation sur site :

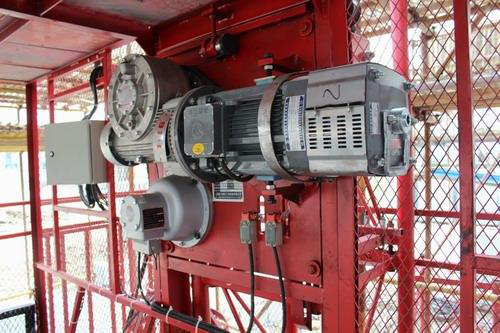

Selon la situation spatiale sur site, un variateur de la série RVE32 est installé dans l'armoire de commande, et l'installation du variateur et le moteur sur site sont comme indiqué sur la figure.

07 Résultat d'exécution :

Le système de contrôle d'ascenseur utilisant l'onduleur RVE32 est mis en service depuis plus de trois ans et a généré de bons avantages économiques et sociaux.

Le dispositif de commande fonctionne de manière fiable, présente une bonne adaptabilité environnementale, peut résister à des environnements difficiles tels que la pollution par les hydrocarbures, la poussière et la chaleur humide, et présente un faible taux de défaillance ;

* D'excellentes caractéristiques de limitation de courant, une forte capacité de surcharge, peuvent réduire efficacement la surcharge de conversion de fréquence, la protection contre les surintensités et maximiser la continuité de la production ;

*Il n'y a pas de phénomène de « crochet coulissant » lorsque le poids de levage est différent lorsque la charge démarre et s'arrête ;

*Les fonctions d'accélération de charge légère et de détection de câble lâche répondent aux exigences des clients en matière d'amélioration de l'efficacité et de la sécurité de la production.

08 Avantages client :

Un contrôle précis de la vitesse améliore l’efficacité de la production ;

Réduire l’usure des engrenages des équipements et réduire les coûts de maintenance ;

Performances sûres et fiables pour assurer la sécurité des activités de production ;
