01 Présentation :

Avec le développement continu des grues, il est difficile pour la technologie de contrôle traditionnelle de répondre aux exigences de régulation et de contrôle de vitesse de plus en plus élevées des grues. Aujourd'hui, avec le développement rapide de la technologie électronique, la combinaison de la grue et de la technologie électronique devient de plus en plus étroite, et le dispositif de contrôle de vitesse à fréquence variable AC remplace la méthode traditionnelle de contrôle de vitesse par résistance de la série rotor de moteur. Parmi les nombreux dispositifs de contrôle de vitesse à fréquence variable AC, le convertisseur de fréquence RVE32 l'a rendu largement utilisé dans diverses applications en raison de sa stabilité de performances, de la richesse de ses fonctions d'extension d'options, de la flexibilité de son environnement de programmation, de ses caractéristiques de couple et de son adaptabilité à différentes occasions. L'onduleur occupe une position très importante sur le marché haut de gamme.

02 Caractéristiques :

RVE32 est un onduleur mural, la plage de puissance est de 0,75 kW à 500 kW, le niveau de tension de la ligne entrante est de 380 V à 480 V et la méthode de contrôle est un contrôle vectoriel sans capteur de vitesse. RVE32 dispose d'une multitude de sous-stations, dont 8 entrées numériques (LI1-LI8), 2 entrées analogiques (AI), 2 sorties relais (TA), 2 sorties analogiques (AO), alimentation auxiliaire 5 V pour alimentation analogique Entrée fixe, l'alimentation auxiliaire 24 V est utilisée pour l'entrée numérique, tous les LI/TA, AI/AO peuvent être librement programmés pour définir des fonctions.

L'interface MODBUS est une configuration standard du RVE32, aucune option n'est requise. Le RVE32 peut être connecté à des systèmes d'automatisation de niveau supérieur via MODBUS.

03 Avantage :

· Avec des caractéristiques de couple basse fréquence, il peut fournir 0,5 Hz à 150 % du couple nominal pour assurer le démarrage en douceur de la grue à fréquence variable.

· Contrôle logique de freinage fiable, le temps de freinage est réglable, tout en garantissant que le crochet ne glisse pas, il évite également le courant d'appel important du moteur.

· Le processus d'accélération et de décélération est conforme au mode courbe en S, ce qui augmente la stabilité du travail, réduit l'impact mécanique et prolonge la durée de vie de l'équipement.

· Le courant de démarrage est faible, l'impact actuel sur le réseau électrique est faible, le gaspillage d'alimentation électrique est considérablement réduit et l'effet d'économie d'énergie est évident.

· Fonction de protection complète, améliore le facteur de sécurité et facilite l'inspection et la maintenance.

· Il a une forte adaptabilité environnementale et la conception des conduits d'air complètement indépendants peut améliorer considérablement la résistance aux environnements difficiles tels que la pollution par les hydrocarbures, la poussière et la chaleur humide.

04 Présentation du système :

Dans ce système, 4 ensembles de moteurs de 7,5 kW sont entraînés par un inverseur RVE32 de 45 kW pour réaliser le contrôle du chariot du portique. Le RVE32 peut fournir un contrôle logique complet d'ouverture des freins, un contrôle de commutation haute et basse vitesse, un contrôle vectoriel parallèle multi-moteurs, un contrôle de tension de freinage réglable, un contrôle de fonctionnement d'affaiblissement de champ haute fréquence et d'autres fonctions, afin d'obtenir le contrôle des portiques.

05 paramètre technique :

06 Utilisation sur site :

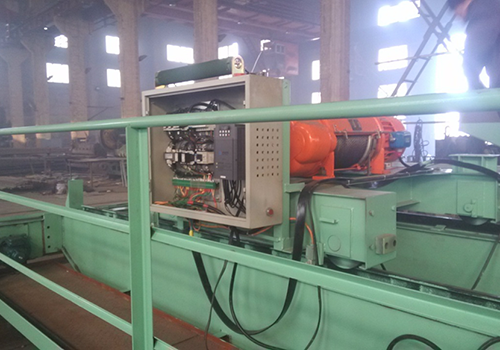

Selon la situation spatiale sur site, un variateur de la série RVE32 est installé dans l'armoire de commande, et l'installation du variateur et le moteur sur site sont comme indiqué sur la figure.

07 Résultat d'exécution :

Le système de commande du portique utilisant l'onduleur RVE32 est mis en service depuis plus de trois ans et a généré de bons avantages économiques et sociaux :

*Le dispositif de contrôle fonctionne de manière fiable, a une bonne adaptabilité environnementale, peut résister aux environnements difficiles tels que la pollution par les hydrocarbures, la poussière et la chaleur humide, et a un faible taux de défaillance ;

* D'excellentes caractéristiques de limitation de courant, une forte capacité de surcharge, peuvent réduire efficacement la surcharge de conversion de fréquence, la protection contre les surintensités et maximiser la continuité de la production ;

* Le processus de démarrage et de fonctionnement est fluide et efficace, sûr et fiable.

08 Avantages Client :

L'onduleur et la grue fonctionnent de manière stable, réduisant considérablement les coûts de maintenance ;

La fonction de protection complète de l'onduleur garantit la continuité de la production ;

Contrôle de commutation haute et basse vitesse, haute efficacité ;

Le contrôle du frein est réalisé par le convertisseur de fréquence et la sécurité est bonne.
