01 Présentation :

Les machines-outils à commande numérique, appelées en abrégé machines-outils CNC, sont des produits mécatroniques qui intègrent les technologies mécaniques, électriques, hydrauliques, pneumatiques, microélectroniques et informatiques depuis 30 ans. La broche et chaque système d'alimentation sont entraînés par leurs moteurs respectifs. Avec le développement de la technologie de régulation de la vitesse de conversion de fréquence, la broche de la machine-outil CNC est entraînée par le convertisseur de fréquence, qui peut bien répondre aux besoins de travail. Le convertisseur de fréquence Qidian RVE32 a une large gamme d'applications dans les machines-outils CNC et a obtenu de bons avantages économiques et sociaux.

02 Caractéristiques :

RVE32 est un onduleur mural, la plage de puissance est de 0,75 kW à 500 kW, le niveau de tension de la ligne entrante est de 380 V à 480 V et la méthode de contrôle est un contrôle vectoriel sans capteur de vitesse.

RVE32 dispose d'une multitude de sous-stations, dont 8 entrées numériques (LI1-LI8), 2 entrées analogiques (AI), 2 sorties relais (TA), 2 sorties analogiques (AO), alimentation auxiliaire 5 V pour alimentation analogique Entrée fixe, l'alimentation auxiliaire 24 V est utilisée pour l'entrée numérique, tous les LI/TA, AI/AO peuvent être librement programmés pour définir des fonctions.

L'interface MODBUS est une configuration standard du RVE32, aucune option n'est requise. Le RVE32 peut être connecté à des systèmes d'automatisation de niveau supérieur via MODBUS.

03 Avantage :

· Grand couple de démarrage, fournissant un couple nominal de 0,5 Hz à 150 %, facile à démarrer le moteur de broche ;

· Il présente l'avantage d'une réponse rapide du couple et lorsque la charge fluctue, la fluctuation du courant est faible ;

· Il a une bonne capacité de surcharge et une bonne adaptabilité environnementale, ainsi qu'une fiabilité opérationnelle élevée ;

· Avec la précision du contrôle de la vitesse, la précision du contrôle est de 0,2 % et un contrôle précis de la vitesse est réalisé ;

· D'excellentes caractéristiques de limitation de courant, une forte capacité de surcharge, peuvent réduire efficacement la surcharge de conversion de fréquence, la protection contre les surintensités et maximiser la continuité de la production ;

· Il a une forte adaptabilité environnementale et la conception des conduits d'air complètement indépendants peut améliorer considérablement la résistance aux environnements difficiles tels que la pollution par les hydrocarbures, la poussière et la chaleur humide.

04 Présentation du système :

Dans ce système, la broche de la machine-outil CNC 4KW est entraînée par l'onduleur RVE32 5,5KW, et le freinage et l'arrêt rapides sont réalisés via l'unité de freinage externe et la résistance de freinage. La variation de vitesse provoquée par le changement de charge est très faible grâce au contrôle vectoriel en boucle ouverte.

05 paramètre technique :

06 Utilisation sur site :

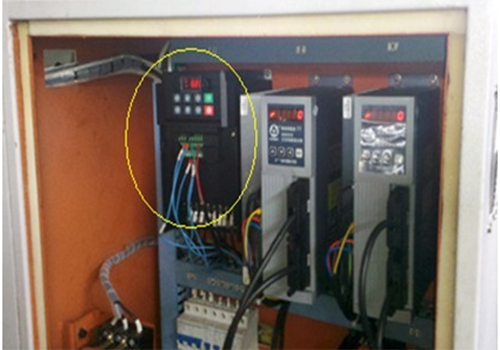

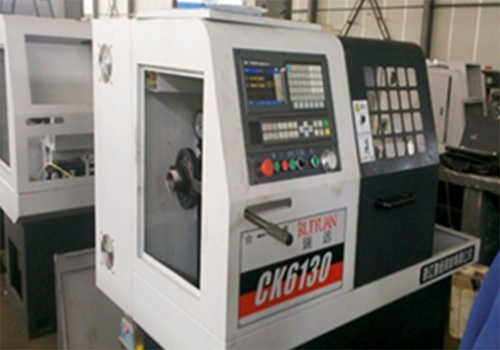

Selon la situation spatiale sur site, un variateur de la série RVE32 est installé dans l'armoire de commande, et l'installation du variateur et le moteur sur site sont comme indiqué sur la figure.

07 Résultat d'exécution :

Le système de contrôle de machine-outil CNC utilisant l'onduleur RVE32 est en service depuis plus de trois ans et a généré de bons avantages économiques et sociaux :

Le dispositif de commande fonctionne de manière fiable, présente une bonne adaptabilité environnementale, peut résister à des environnements difficiles tels que la pollution par les hydrocarbures, la poussière et la chaleur humide, et présente un faible taux de défaillance ;

Surveillance et contrôle en temps réel du courant de sortie, avec une bonne capacité de réponse dynamique et une meilleure qualité des produits fabriqués ;

D'excellentes caractéristiques de limitation de courant, une forte capacité de surcharge, peuvent réduire efficacement la surcharge de conversion de fréquence, la protection contre les surintensités et maximiser la continuité de la production ;

Excellentes caractéristiques de couple basse fréquence, fonctionnement stable à faible vitesse de sortie de couple nominal.

08 Avantages Client :

L'onduleur et le moteur de broche fonctionnent de manière stable, réduisant ainsi les coûts de maintenance ; Réduction des pertes de moteur et des coûts de maintenance ;

La fonction de protection complète de l'onduleur garantit la continuité de la production ;

La production des produits est plus conforme aux exigences et le taux de défauts est considérablement réduit.
