01 Présentation :

Les tours verticaux sont de gros équipements mécaniques utilisés pour traiter des pièces volumineuses et lourdes avec de grandes dimensions radiales et des dimensions axiales relativement petites et des formes complexes. Tels que la surface cylindrique, la surface d'extrémité, la surface conique, le trou cylindrique, le trou conique, etc. de divers disques, roues et manchons. Le filetage, le tournage sphérique, le profilage, le fraisage et la rectification sont également possibles à l'aide de dispositifs supplémentaires. La broche des grandes machines-outils est contrôlée par l'onduleur RVE32 pour obtenir un contrôle de vitesse stable, avec de bonnes caractéristiques de couple basse fréquence et une vitesse de réponse rapide. Un freinage et un arrêt rapides sont réalisés par l'unité de freinage et la résistance de freinage.

02 Caractéristiques :

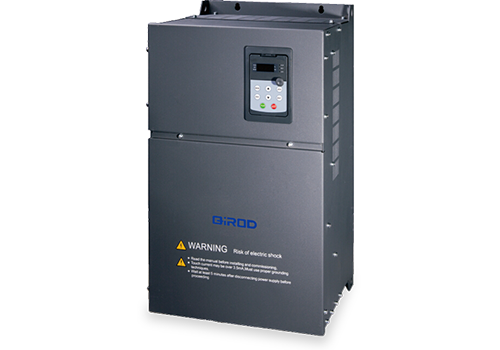

RVE32 est un onduleur mural, la plage de puissance est de 0,75 kW à 500 kW, le niveau de tension de la ligne entrante est de 380 V à 480 V et la méthode de contrôle est un contrôle vectoriel sans capteur de vitesse. Le RVE32 dispose d'une multitude de dispositifs de contrôle, dont 8 entrées numériques (LI1-LI8), 2 entrées analogiques (AI), 2 sorties relais (TA), 2 sorties analogiques (AO), alimentation auxiliaire 5 V pour alimentation analogique Entrée fixe, l'alimentation auxiliaire 24 V est utilisée pour l'entrée numérique, tous les LI/TA, AI/AO peuvent être librement programmés pour définir des fonctions.

L'interface MODBUS est une configuration standard du RVE32 sans option. Le RVE32 peut être connecté à des systèmes d'automatisation de niveau supérieur via MODBUS.

03 Avantage :

· Fournit un couple nominal de 0,5 Hz à 150 %, facile à démarrer le moteur de broche ;

· Avec la précision du contrôle de vitesse, la précision du contrôle est de 0,2 % et un contrôle précis de la vitesse est obtenu ;

· Avec un bon contrôle de l'affaiblissement du champ, il peut obtenir un contrôle précis même lorsqu'il fonctionne à haute fréquence ;

· Il présente l'avantage d'une réponse rapide du couple et lorsque la charge fluctue, la fluctuation du courant est faible ;

· Il a une bonne capacité de surcharge et une bonne adaptabilité environnementale, ainsi qu'une fiabilité opérationnelle élevée ;

· Fonction AVR supérieure, super adaptabilité du réseau, garantit la stabilité de la tension de sortie, du courant et de la vitesse ;

· D'excellentes caractéristiques de limitation de courant, une forte capacité de surcharge, peuvent réduire efficacement la surcharge de conversion de fréquence, la protection contre les surintensités, la limite pour assurer la continuité de la production ;

· Il a une forte adaptabilité environnementale et la conception des conduits d'air complètement indépendants peut améliorer considérablement la résistance aux environnements difficiles tels que la pollution par les hydrocarbures, la poussière et la chaleur humide.

04 Présentation du système :

Dans ce système, la broche d'un tour vertical de 55 kW est entraînée par un convertisseur de fréquence RVE32 de 75 kW, et un arrêt de freinage rapide est réalisé via une unité de freinage externe et une résistance de freinage. La coupe à vitesse constante est obtenue grâce à un contrôle vectoriel en boucle ouverte, et la variation de vitesse provoquée par les changements de charge est très faible. L'onduleur est démarré via le terminal de commande et la vitesse donnée est contrôlée par le signal de tension analogique 0-10 V du système de contrôle. Lorsque le moteur fonctionne à 70 Hz, la fluctuation de la vitesse est inférieure à 1 tr/min et la fluctuation du courant est inférieure à 1 A, permettant un contrôle précis de la vitesse.

05 paramètre technique :

06 Utilisation sur site :

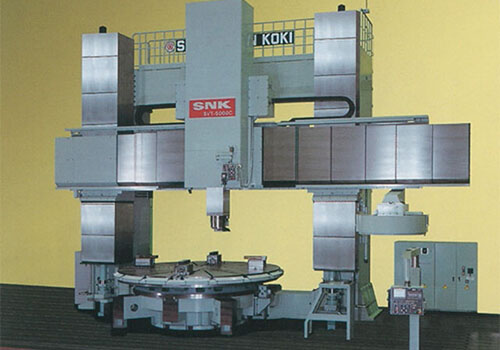

Selon la situation spatiale sur site, un variateur de la série RVE32 est installé dans l'armoire de commande, et l'installation du variateur et le moteur sur site sont comme indiqué sur la figure.

07 Résultat d'exécution :

Le système de contrôle de tour vertical utilisant l'onduleur RVE32 est mis en service depuis plus de trois ans et a généré de bons avantages économiques et sociaux :

Le dispositif de commande fonctionne de manière fiable, présente une bonne adaptabilité environnementale, peut résister à des environnements difficiles tels que la pollution par les hydrocarbures, la poussière et la chaleur humide, et présente un faible taux de défaillance ;

D'excellentes caractéristiques de limitation de courant, une forte capacité de surcharge, peuvent réduire efficacement la surcharge de conversion de fréquence, la protection contre les surintensités et maximiser la continuité de la production ;

La précision du contrôle de vitesse est élevée et les produits de production sont plus conformes aux exigences ; le système de contrôle de tour vertical utilisant l'onduleur QD6000 est mis en service depuis plus de trois ans et a obtenu de bons avantages et résultats économiques.

08 Avantages Client :

L'onduleur et le moteur de broche fonctionnent de manière stable, réduisant ainsi les coûts de maintenance ;

La fonction de protection complète de l'onduleur garantit la continuité de la production ;

La production des produits est plus conforme aux exigences et le taux de défauts est considérablement réduit.
