01 Présentation :

La machine de découpe rotative est l’un des principaux équipements pour la production de contreplaqué. Elle est divisée en machine de découpe rotative à base de cartes et machine de découpe rotative sans carte. Avec les progrès de la technologie, la technologie de servocommande numérique est également appliquée à la production de machines de découpe rotatives. Le coupe-bûches rotatif fait tourner le noyau de bois restant afin que les matières premières soient pleinement utilisées. Shanghai Qidian a développé indépendamment un ensemble de systèmes adaptés à différents types de machines de découpe rotatives du marché. Après des applications pratiques au Shandong, Hebei, Guangxi, Jiangxi et ailleurs, il a résolu les préoccupations de nombreux fabricants de machines concernant la commande numérique et l'automatisation des équipements de coupe rotatifs. exigences.

02 Caractéristiques :

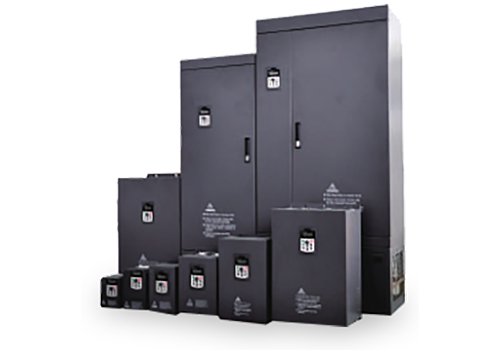

D51 est un onduleur mural, la plage de puissance est de 3 kW à 15 kW, la tension de ligne entrante est de 380 V à 480 V et le mode de contrôle est le contrôle vectoriel sans capteur de vitesse ni contrôle vectoriel en boucle fermée.

03 Avantage :

· Présente des caractéristiques de couple basse fréquence, un couple nominal de 0,5 Hz à 180 % ;

· Pour les objets de coupe rotatifs complexes, il dispose d'un couple de démarrage suffisant pour garantir que le moteur a une forte force de coupe et une sortie uniforme lors de coupes lourdes à basse vitesse ;

· Il a une précision de contrôle de vitesse, la précision de contrôle est de 0,2 %, réalise un contrôle de vitesse précis, assure la douceur de la coupe rotative et le travail d'arrêt et de redémarrage à grande vitesse, comparable aux onduleurs importés ;

· La réponse du couple n'a besoin que de 20 ms, ce qui permet une réponse rapide et l'état de fonctionnement global est plus stable ;

· Bonne capacité de surcharge et adaptabilité environnementale, fiabilité opérationnelle élevée ;

· Excellente fonction AVR, super adaptabilité du réseau, maintient le couple de sortie constant en cas de fluctuation de tension et peut répondre au fonctionnement normal de la coupe rotative lorsque la tension nominale est supérieure à 60 ℅ ;

· D'excellentes caractéristiques de limitation de courant, une forte capacité de surcharge, peuvent réduire efficacement la surcharge de conversion de fréquence, la protection contre les surintensités et maximiser la continuité de la production ;

· Il a une forte adaptabilité environnementale et la conception des conduits d'air complètement indépendants peut améliorer considérablement la résistance aux environnements difficiles tels que la pollution par les hydrocarbures, la poussière et la chaleur humide.

04 Présentation du système :

Dans ce système, la machine de découpe rotative est entraînée par le convertisseur de fréquence D51, le câblage du système de contrôle est simple, aucun contrôleur externe n'est nécessaire, toutes les fonctions sont réalisées par le convertisseur de fréquence intégré et l'ensemble du système est économique et fiable. L'utilisation de l'encodeur rotatif comme capteur de mesure de distance peut améliorer la précision de la mesure jusqu'à 0,01 mm ; l'utilisation de l'encodeur rotatif pour mesurer la vitesse réelle du rouleau peut éviter l'erreur provoquée par la tension de grille instable sur l'épaisseur de la coupe rotative.

05 paramètre technique :

06 Utilisation sur site :

Selon la situation spatiale sur site, un onduleur de la série D51 est installé dans l'armoire de commande, et l'installation de l'onduleur et le moteur sur site sont comme indiqué sur la figure.

07 Résultat d'exécution :

Le système de contrôle de la machine de découpe rotative utilisant l'onduleur D51 est mis en service depuis plus de trois ans et a généré de bons avantages économiques et sociaux :

Le dispositif de commande fonctionne de manière fiable, présente une bonne adaptabilité environnementale, peut résister à des environnements difficiles tels que la pollution par les hydrocarbures, la poussière et la chaleur humide, et présente un faible taux de défaillance ;

D'excellentes caractéristiques de limitation de courant, une forte capacité de surcharge, peuvent réduire efficacement la surcharge de conversion de fréquence, la protection contre les surintensités et maximiser la continuité de la production ;

Les paramètres technologiques des machines de découpe rotatives sont définis en ligne et l'épaisseur de coupe est réglable en continu pour répondre aux différentes demandes du marché ;

La précision du contrôle de vitesse est élevée et les produits de production sont plus conformes aux exigences.

08 Avantages Client :

L'épaisseur de la coupe rotative est uniforme, la surface est lisse et les exigences du processus sont satisfaites ;  La fonction de protection complète de l'onduleur peut garantir la production même lorsque le réseau électrique fluctue et maximiser la continuité de la production ;  Améliorez l'efficacité de la production et l'utilisation du bois, protégez l'environnement et réduisez les coûts de production.
