01 Présentation :

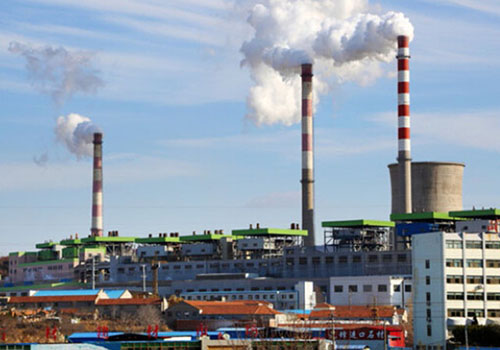

L'hiver dans le nord de la Chine est long et froid, et les méthodes de chauffage telles que le chauffage et la géothermie sont devenues le principal moyen utilisé par les habitants pour se protéger du froid en hiver. La centrale thermique transporte la vapeur surchauffée vers chaque station d'échange thermique via la canalisation de transport de vapeur. Dans la station d'échange de chaleur, la vapeur chauffe l'eau chaude de chauffage à travers l'échangeur de chaleur, et la pompe de circulation envoie l'eau chaude au réseau secondaire et aux différents échangeurs de chaleur à travers la canalisation de chauffage. utilisateur. L'onduleur D71 de Shanghai Qidian a été largement utilisé dans les domaines municipaux, tels que le chauffage, la CVC, les usines de distribution d'eau et les usines de traitement des eaux usées. Nos produits et solutions ont des effets d'économie d'énergie remarquables, un fonctionnement sûr et fiable et sont la garantie du fonctionnement stable du système municipal.

02 Caractéristiques :

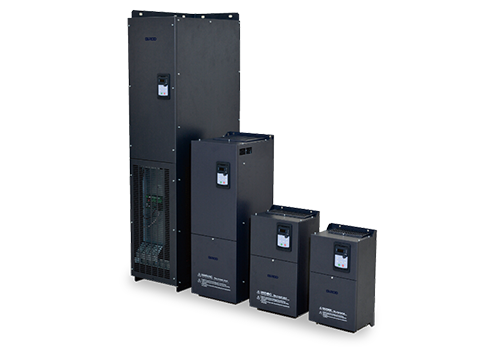

Le D71 est un onduleur mural avec une plage de puissance de 0,75 kW à 500 kW, et le mode de contrôle du niveau de tension de la tension de ligne entrante est de 380 V à 480 V, ce qui est un contrôle vectoriel sans capteur de vitesse. La commande vectorielle sans capteur de vitesse est particulièrement adaptée aux ventilateurs et aux pompes. La commande vectorielle sans capteur de vitesse dispose non seulement d'une boucle fermée de vitesse mais également d'une boucle fermée de courant, et le courant en régime permanent du moteur est plus stable.

Le D71 dispose d'une multitude de terminaux clients, dont 8 entrées numériques (LI1-LI8), 2 entrées analogiques (AI), 2 sorties relais (TA), 2 sorties analogiques (AO), alimentation auxiliaire 5 V pour entrée analogique Entrée fixe, une alimentation auxiliaire 24 V est utilisée pour l'entrée numérique, tous les LI/TA, AI/AO peuvent être librement programmés pour définir des fonctions. L'interface MODBUS est une configuration standard du D71, aucune option n'est requise. Le D71 peut être connecté à des systèmes d'automatisation de niveau supérieur via MODBUS. L'onduleur de la série D71 a une fonction PID intégrée, le fonctionnement est plus flexible et il existe de nombreuses façons de contrôler l'interface.

04 Présentation du système :

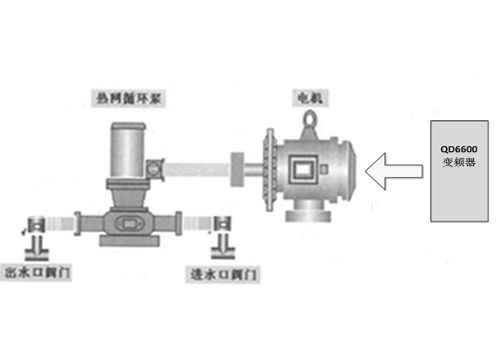

Dans ce système, un convertisseur de fréquence D71 110KW est utilisé pour piloter une pompe de circulation de réseau de chaleur de 110KW. En collectant la différence de température entre la température totale de sortie et la température de l'eau de retour du système, et en comparant la différence de température de la température de l'eau de retour du système utilisateur dans chaque zone avec la différence de température de conception du système, la vitesse de la pompe de circulation est automatiquement ajustée par la fonction PID intégrée de l'onduleur pour réaliser l'ajustement du débit total et de la température du système.

05 paramètre technique :

06 Utilisation sur site :

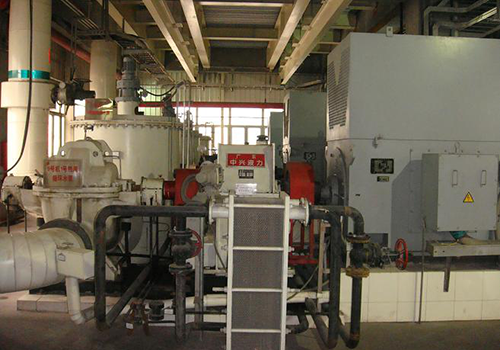

Selon la situation spatiale sur site, un onduleur de la série D71 est installé dans l'armoire de commande, et l'installation de l'onduleur et le moteur sur site sont comme indiqué sur la figure.

07 Résultat d'exécution :

Le système de pompe à eau de circulation du réseau de chauffage utilisant l'onduleur D71 est mis en service depuis plus de trois ans et a généré de bons avantages économiques et sociaux :

Le dispositif de commande fonctionne de manière fiable et présente un faible taux de défaillance ;  Grâce au réglage automatique PID, le phénomène de chauffage et de refroidissement inégaux de chaque station du réseau de chaleur est éliminé ;

Réaliser un fonctionnement sans pilote de la production, réduire considérablement l'intensité du travail et améliorer l'efficacité de la production ;

Les avantages économiques sont importants et la totalité de l’investissement accru peut être récupérée en plus d’un an.

08 Avantages Client :

Le chauffage et le refroidissement de chaque station du réseau de chaleur sont uniformes, ce qui assure les besoins en chauffage des clients distants et évite la surchauffe des clients proches.

Réaliser un fonctionnement sans pilote de la production et améliorer l'efficacité de la production ;

L'impact mécanique est réduit, ce qui réduit considérablement les coûts de maintenance ;

L'effet d'économie d'énergie est remarquable et l'investissement accru peut être entièrement récupéré en plus d'un an.
