01 Présentation :

Le concept de CVC comprend le chauffage, la ventilation et la climatisation, il a donc un concept plus large que la climatisation centrale. Le concept d'économie d'énergie en CVC n'est pas de réduire l'environnement ou de supprimer la demande d'énergie en échange d'économies d'énergie, mais d'améliorer l'efficacité énergétique des bâtiments grâce à l'application de méthodes de planification intégrée des ressources (IRP) et de techniques de gestion de la demande d'énergie (DSM), avec des ressources et des coûts de consommation d'énergie limités pour obtenir une efficacité sociale et économique permettant de répondre aux besoins environnementaux croissants. L'onduleur D71 a été largement utilisé dans les systèmes de chauffage, de ventilation et de climatisation dans des endroits haut de gamme tels que les aéroports, les bâtiments de radio et de télévision, les hôpitaux et les métros.

02 Caractéristiques :

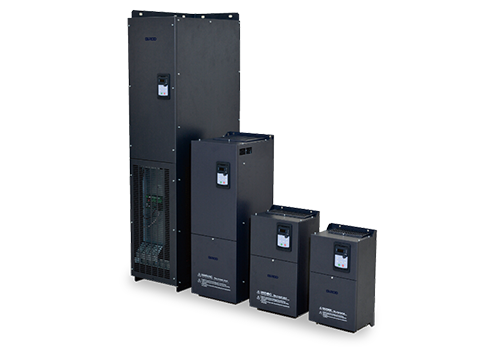

D71 est un onduleur mural, la plage de puissance est de 0,75 kW à 500 kW, le niveau de tension de la ligne entrante est de 380 V à 480 V et la méthode de contrôle est un contrôle vectoriel sans capteur de vitesse.

Le D71 dispose d'une multitude de dispositifs de contrôle, dont 8 entrées numériques (LI1-LI8), 2 entrées analogiques (AI), 2 sorties relais (TA), 2 sorties analogiques (AO), alimentation auxiliaire 5 V pour alimentation analogique Entrée fixe, l'alimentation auxiliaire 24 V est utilisée pour l'entrée numérique, tous les LI/TA, AI/AO peuvent être librement programmés pour définir des fonctions.

L'interface MODBUS est une configuration standard du D71, aucune option n'est requise. Le D71 peut être connecté à des systèmes d'automatisation de niveau supérieur via MODBUS.

03 Avantage :

· Bonnes performances de couple basse fréquence (1,5 fois le couple de sortie en boucle ouverte 0,5 Hz), couple élevé basse fréquence ;

· Il présente l'avantage d'une réponse rapide du couple et lorsque la charge fluctue, la fluctuation du courant est faible ;

· Il a une bonne capacité de surcharge et une bonne adaptabilité environnementale, ainsi qu'une fiabilité opérationnelle élevée ;

· Super adaptabilité du réseau électrique, capacité anti-fluctuation du réseau électrique jusqu'à ± 15 %, pour assurer la stabilité de la tension de sortie, du courant et de la vitesse ;

· 15 kW et plus sont équipés de réacteurs CC standard, qui fonctionnent bien en termes de contrôle harmonique et de stabilité, aidant ainsi les clients à réduire les coûts de matériel ;

· D'excellentes caractéristiques de limitation de courant, une forte capacité de surcharge, peuvent réduire efficacement la surcharge de conversion de fréquence, la protection contre les surintensités et maximiser la continuité de la production ;

· Il a une forte adaptabilité environnementale et la conception des conduits d'air complètement indépendants peut améliorer considérablement la résistance aux environnements difficiles tels que la pollution par les hydrocarbures, la poussière et la chaleur humide.

04 introduction au système :

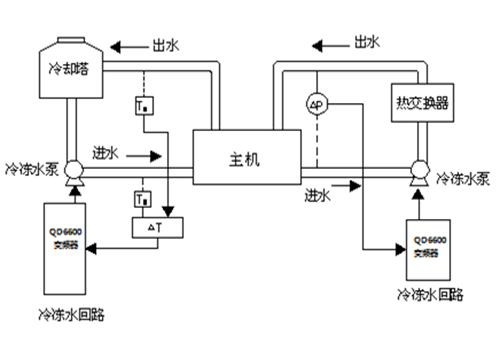

Dans ce système, deux pompes à eau glacée de 110 kW sont entraînées par deux onduleurs D71 de 110 kW, et il existe également plusieurs onduleurs D71 qui entraînent des ventilateurs (y compris des ventilateurs intérieurs et des ventilateurs de tour de refroidissement). Dans le système de circulation d'eau glacée, le signal 1 (signal de température ou signal de pression) du circuit d'entrée d'eau et le signal 2 (signal de température ou signal de pression) du circuit de sortie d'eau sont envoyés au module analogique pour obtenir le signal de retour analogique de l'onduleur. Grâce à la fonction PID intégrée de l'onduleur, le contrôle automatique en boucle fermée est réalisé.

05 paramètre technique :

06 Utilisation sur site :

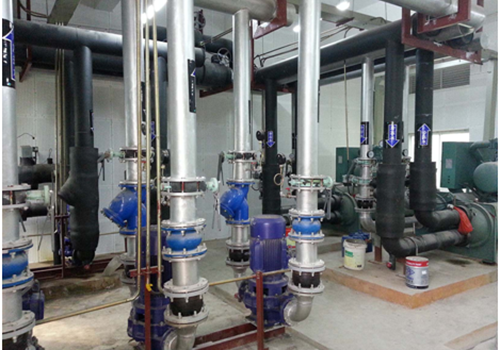

Selon la situation spatiale sur site, un onduleur de la série D71 est installé dans l'armoire de commande, et l'installation de l'onduleur et le moteur sur site sont comme indiqué sur la figure.

07 Résultat d'exécution :

Le système de contrôle du chauffage, de la ventilation et de la climatisation utilisant l'onduleur D71 est mis en service depuis plus de trois ans et a généré de bons avantages économiques et sociaux :

Le dispositif de commande fonctionne de manière fiable, présente une bonne adaptabilité environnementale, peut résister à des environnements difficiles tels que la pollution par les hydrocarbures, la poussière et la chaleur humide, et présente un faible taux de défaillance ;

D'excellentes caractéristiques de limitation de courant, une forte capacité de surcharge, peuvent réduire efficacement la surcharge de conversion de fréquence, la protection contre les surintensités et maximiser la continuité de la production ;

Le système de climatisation central adopte un contrôle en boucle fermée de conversion de fréquence, avec une réponse dynamique rapide et un degré élevé d'automatisation, et l'ensemble du système réalise un contrôle numérique et intelligent ;

Les avantages économiques sont remarquables, l'effet d'économie d'énergie de base est de 35 % à 55 % et la totalité de l'investissement augmenté par le système de contrôle de conversion de fréquence peut être récupérée en plus d'un an.

08 Avantages Client :

Le contrôle automatique en boucle fermée PID réduit la charge de travail des travailleurs et améliore l'efficacité du travail ;

Réduction des pertes de moteur et des coûts de maintenance ;

La fonction de protection complète du variateur de fréquence assure la continuité de la production ;

Réduisez le bruit de fonctionnement de la pompe à eau et améliorez le confort du bâtiment ;

Les avantages économiques sont importants et la totalité de l'investissement augmenté par le système de contrôle de conversion de fréquence peut être récupérée en plus d'un an.
