01 Présentation :

La pompe à membrane est un nouveau type de machine de transport, qui est actuellement le type de pompe innovant en Chine, utilisant l'air comprimé comme source d'énergie. Pour toutes sortes de liquides corrosifs, liquides contenant des particules, liquides à haute viscosité, volatils, inflammables et hautement toxiques, ils peuvent être épuisés. Les pompes à membrane ont été utilisées dans les industries pétrolières, chimiques, alimentaires en métaux non ferreux, électroniques, céramiques, textiles et autres. Ils sont installés lors de diverses occasions spéciales pour extraire divers fluides qui ne peuvent pas être pompés par des pompes conventionnelles. En tant qu'équipement de contrôle industriel, le convertisseur de fréquence RVE32 a une large gamme d'applications dans les pompes à membrane.

02 Caractéristiques :

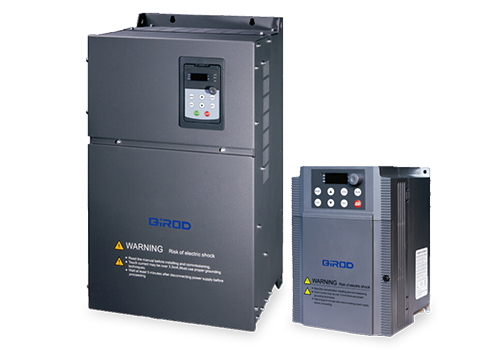

RVE32 est un onduleur mural, la plage de puissance est de 0,75 kW à 500 kW, le niveau de tension de la ligne entrante est de 380 V à 480 V et la méthode de contrôle est un contrôle vectoriel sans capteur de vitesse. RVE32 dispose d'une multitude de sous-stations, dont 8 entrées numériques (LI1-LI8), 2 entrées analogiques (AI), 2 sorties relais (TA), 2 sorties analogiques (AO), alimentation auxiliaire 5 V pour alimentation analogique Entrée fixe, l'alimentation auxiliaire 24 V est utilisée pour l'entrée numérique, tous les LI/TA, AI/AO peuvent être librement programmés pour définir des fonctions. L'interface MODBUS est une configuration standard du RVE32, aucune option n'est requise. Le RVE32 peut être connecté à des systèmes d'automatisation de niveau supérieur via MODBUS.

03 Avantage :

· Fournit 250 % du courant électrique nominal pendant le fonctionnement et l'accélération à basse fréquence, ce qui répond aux exigences de fonctionnement de la pompe à membrane ;

· Avec la précision du contrôle de vitesse, la précision du contrôle est de 0,2 % et un contrôle précis de la vitesse est obtenu ;

· Il présente l'avantage d'une réponse rapide du couple et lorsque la charge fluctue, la fluctuation du courant est faible ;

· Bonne compatibilité électromagnétique EMC, s'adapte à divers environnements complexes ;

· Il a une bonne capacité de surcharge et une bonne adaptabilité environnementale, ainsi qu'une fiabilité opérationnelle élevée ;

· Il a une forte adaptabilité environnementale et la conception des conduits d'air complètement indépendants peut améliorer considérablement la résistance aux environnements difficiles tels que la pollution par les hydrocarbures, la poussière et la chaleur humide.

04 Présentation du système :

Dans le système de production d'alumine, la pulpe de minerai brut qualifiée est pompée vers le dissolveur haute pression à travers le diaphragme, la pompe à diaphragme de 55 kW est entraînée par un inverseur RVE32 de 75 kW et le signal de retour 4-20 mA émis par le débitmètre électromagnétique à lisier est envoyé à l'inverseur. Le contrôle en boucle fermée est réalisé sur le port de rétroaction du régulateur PI, de sorte que le débit de la boue puisse être modifié dans une plage donnée pour garantir le taux de dissolution de l'alumine.

05 paramètre technique :

06 Utilisation sur site :

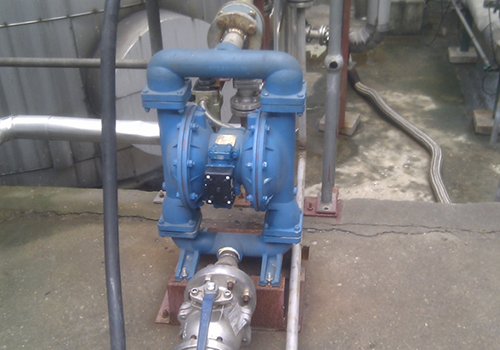

Selon la situation spatiale sur site, un variateur de la série RVE32 est installé dans l'armoire de commande, et l'installation du variateur et le moteur sur site sont comme indiqué sur la figure.

07 Résultat d'exécution :

L'onduleur RVE32 est utilisé sur la pompe à membrane depuis plus de trois ans sans panne. La pratique a prouvé que l'onduleur RVE32 présente des performances en termes de qualité et de performances et économise de l'énergie lors du processus de régulation de la vitesse. L'effet a apporté des avantages tangibles aux utilisateurs et a établi une bonne réputation parmi les utilisateurs.

Le dispositif de commande fonctionne de manière fiable, présente une bonne adaptabilité environnementale, peut résister à des environnements difficiles tels que la pollution par les hydrocarbures, la poussière et la chaleur humide, et présente un faible taux de défaillance ;

Fonctionnement fiable et stable, contrôle flexible et pratique, contrôle précis et haute précision ;

D'excellentes caractéristiques de limitation de courant, une forte capacité de surcharge, peuvent réduire efficacement la surcharge de conversion de fréquence, la protection contre les surintensités et maximiser la continuité de la production ;

Les avantages économiques sont importants et le coût unitaire du produit est réduit.

08 Avantages Client :

Il garantit pleinement l'alimentation précise de la pompe à membrane, optimise considérablement l'indice de production, améliore le taux de dissolution de l'alumine dans la boue et la capacité de production de l'équipement, et génère d'énormes avantages économiques ;

La fonction de protection complète du variateur de fréquence assure la continuité de la production ;

L'amélioration et l'optimisation du niveau technologique des équipements réduisent considérablement la charge de travail et les coûts de maintenance des équipements ;

Les avantages économiques sont remarquables, le coût par unité de produit est réduit et de bons avantages sociaux et économiques sont produits.
