01 Présentation :

Ces dernières années, les équipements de lavage industriels sont principalement basés sur des équipements de lavage à l'eau, et l'application de convertisseurs de fréquence est devenue de plus en plus populaire. Les convertisseurs de fréquence ont donc apporté une nouvelle révolution technologique aux équipements de lavage industriel. L'onduleur D71 dispose d'une fonction PLC simple intégrée, qui peut réaliser des fonctions automatiques à plusieurs vitesses, avant et arrière sans contrôleur externe. Il a une large gamme d’applications dans l’industrie des machines à laver industrielles.

02 Caractéristiques :

D71 est un onduleur mural, la plage de puissance est de 0,75 kW à 500 kW, le niveau de tension de la ligne entrante est de 380 V à 480 V et la méthode de contrôle est un contrôle vectoriel sans capteur de vitesse.

Le D71 dispose d'une multitude de dispositifs de contrôle, dont 8 entrées numériques (LI1-LI8), 2 entrées analogiques (AI), 2 sorties relais (TA), 2 sorties analogiques (AO), alimentation auxiliaire 5 V pour alimentation analogique Entrée fixe, l'alimentation auxiliaire 24 V est utilisée pour l'entrée numérique, tous les LI/TA, AI/AO peuvent être librement programmés pour définir des fonctions.

L'interface MODBUS est une configuration standard du D71, aucune option n'est requise. Le D71 peut être connecté à des systèmes d'automatisation de niveau supérieur via MODBUS.

03 Avantage :

· Grand couple de démarrage, 1,5 fois le couple de sortie à 0,5 Hz en boucle ouverte, avec une forte capacité de charge basse fréquence ;

· Il présente l'avantage d'une réponse rapide du couple et lorsque la charge fluctue, la fluctuation du courant est faible ;

· Conception à grande marge du module IGBT, adaptée au fonctionnement à long terme de courants élevés fréquents avant et arrière ;

· Précision de contrôle à grande vitesse, vitesse stable à haute fréquence ; Fonction PLC simple intégrée, pas besoin de contrôleur externe de machine à laver ;

· Il a une forte adaptabilité environnementale et la conception des conduits d'air complètement indépendants peut améliorer considérablement la résistance aux environnements difficiles tels que la pollution par les hydrocarbures, la poussière et la chaleur humide.

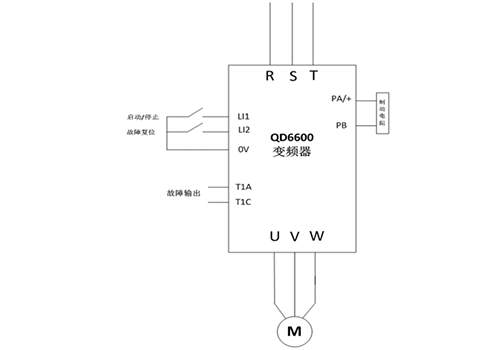

04 Présentation du système :

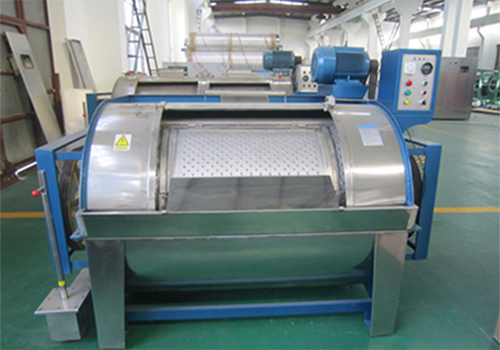

Dans ce système, le moteur de 7,5 kW de la machine à laver industrielle est contrôlé par l'onduleur D71 11 kW, la fonction du contrôleur de la machine à laver est réalisée via la fonction PLC simple intégrée, et le freinage et le stationnement rapides sont réalisés via la résistance de freinage.

05 paramètre technique :

06 Utilisation sur site :

Selon la situation spatiale sur site, un onduleur de la série D71 est installé dans l'armoire de commande, et l'installation de l'onduleur et le moteur sur site sont comme indiqué sur la figure.

07 Résultat d'exécution :

Le système de contrôle des machines à laver industrielles utilisant l'onduleur D71 est mis en service depuis plus de trois ans et a généré de bons avantages économiques et sociaux :

Le dispositif de commande fonctionne de manière fiable, présente une bonne adaptabilité environnementale, peut résister à des environnements difficiles tels que la pollution par les hydrocarbures, la poussière et la chaleur humide, et présente un faible taux de défaillance ;

D'excellentes caractéristiques de limitation de courant, une forte capacité de surcharge, peuvent réduire efficacement la surcharge de conversion de fréquence, la protection contre les surintensités et maximiser la continuité de la production ;

Les avantages économiques sont importants et la totalité de l'investissement augmenté par le système de contrôle de conversion de fréquence peut être récupérée en plus d'un an.

08 Avantages Client :

Fonction PLC simple intégrée, économisant les coûts pour le client ;

La vitesse de fonctionnement est stable tout au long du processus pour garantir les exigences du processus de nettoyage ;

Le bruit est considérablement réduit et plus silencieux ;

Les avantages économiques sont importants et la totalité de l'investissement augmenté par le système de contrôle de conversion de fréquence peut être récupérée en plus d'un an.
