01 Présentation :

L'industrie du papier est une industrie importante de matières premières de base, étroitement liée au développement de l'économie nationale et des entreprises sociales, et un pilier important de l'économie nationale de mon pays. À l'heure actuelle, plus de 80 % des équipements de transmission des nouvelles machines à papier ont adopté des onduleurs à courant alternatif.

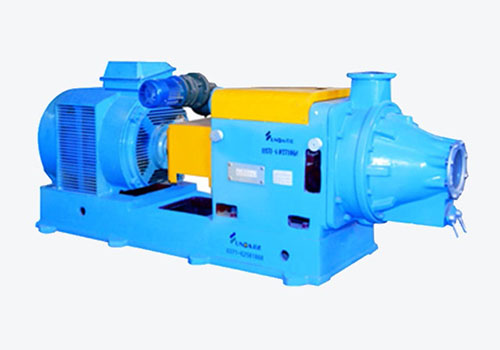

Le raffineur est un élément très critique de la production de pâte. Sa ligne de production de pâte est composée d'une série d'équipements de support. Afin d'améliorer l'efficacité de la production et de garantir la qualité de la pâte, chaque élément de transmission nécessite un haut degré de coordination. À l'heure actuelle, la transmission importante des lignes de production avancées adopte la conversion de fréquence. conduire. L'onduleur D71 a une large gamme d'applications dans l'industrie papetière.

02 Caractéristiques :

D71 est un onduleur mural, la plage de puissance est de 0,75 kW à 500 kW, le niveau de tension de la ligne entrante est de 380 V à 480 V et la méthode de contrôle est un contrôle vectoriel sans capteur de vitesse.

Le D71 dispose d'une multitude de dispositifs de contrôle, dont 8 entrées numériques (LI1-LI8), 2 entrées analogiques (AI), 2 sorties relais (TA), 2 sorties analogiques (AO), alimentation auxiliaire 5 V pour alimentation analogique Entrée fixe, l'alimentation auxiliaire 24 V est utilisée pour l'entrée numérique, tous les LI/TA, AI/AO peuvent être librement programmés pour définir des fonctions.

L'interface MODBUS est une configuration standard du D71, aucune option n'est requise. Le D71 peut être connecté à des systèmes d'automatisation de niveau supérieur via MODBUS.

03 Avantage :

· Grand couple de démarrage, 1,5 fois le couple de sortie à 0,5 Hz en boucle ouverte, répondant aux exigences de fonctionnement du raffineur ;

· Il présente l'avantage d'une réponse rapide du couple et lorsque la charge fluctue, la fluctuation du courant est faible ;

· Il a une bonne capacité de surcharge et une bonne adaptabilité environnementale, ainsi qu'une fiabilité opérationnelle élevée ;

· Super adaptabilité du réseau électrique, capacité anti-fluctuation du réseau électrique jusqu'à ± 15 %, pour assurer la stabilité de la tension de sortie, du courant et de la vitesse ;

· D'excellentes caractéristiques de limitation de courant, une forte capacité de surcharge, peuvent réduire efficacement la surcharge de conversion de fréquence, la protection contre les surintensités et maximiser la continuité de la production ;

· Il a une forte adaptabilité environnementale et la conception des conduits d'air complètement indépendants peut améliorer considérablement la résistance aux environnements difficiles tels que la pollution par les hydrocarbures, la poussière et la chaleur humide.

04 Présentation du système :

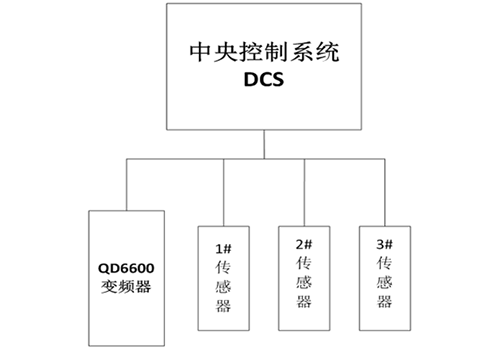

Dans ce système, le moteur principal de 110 kW du raffineur est entraîné par l'onduleur D71 de 110 kW, et le système de contrôle central DCS est connecté à tous les composants exécutifs et capteurs de l'ensemble de la ligne de production pour surveiller les conditions de terrain de chaque système de transmission en temps réel. Le système de contrôle central contrôle le démarrage/arrêt, le réglage de la fréquence, la réinitialisation des défauts et d'autres commandes de tous les onduleurs, et collecte simultanément des données telles que le courant, la tension, la tension du bus et la fréquence de fonctionnement de tous les onduleurs pour surveiller chaque onduleur en temps réel.

05 paramètre technique :

06 Utilisation sur site :

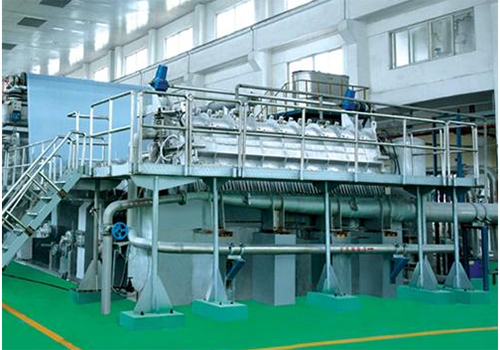

Selon la situation spatiale sur site, un onduleur de la série D71 est installé dans l'armoire de commande, et l'installation de l'onduleur et le moteur sur site sont comme indiqué sur la figure.

07 Résultat d'exécution :

Le système de contrôle du raffineur utilisant l'onduleur D71 est mis en service depuis plus de trois ans et a généré de bons avantages économiques et sociaux :

Le dispositif de commande fonctionne de manière fiable, présente une bonne adaptabilité environnementale, peut résister à des environnements difficiles tels que la pollution par les hydrocarbures, la poussière et la chaleur humide, et présente un faible taux de défaillance ;

D'excellentes caractéristiques de limitation de courant, une forte capacité de surcharge, peuvent réduire efficacement la surcharge de conversion de fréquence, la protection contre les surintensités et maximiser la continuité de la production ;

La quantité d'alimentation est contrôlée par le courant de fonctionnement réel du moteur et dispose d'une fonction de pré-alarme de surcharge et d'une fonction sans déclenchement, qui peuvent garantir la sécurité du moteur et la continuité de la production ;

Les avantages économiques sont remarquables, l'effet d'économie d'énergie est supérieur à 20 % et la totalité de l'investissement augmenté par le système de contrôle de conversion de fréquence peut être récupérée en plus d'un an.

08 Avantages Client :

Régulation de vitesse pratique, qui peut garantir un mélange uniforme de peinture et de médium ; Réduisez la perte de boîte de vitesses, économisez considérablement les coûts de maintenance ;

La fonction de protection complète du variateur de fréquence garantit la continuité de la production ;

Régulation de vitesse continue en ligne, différentes variétés utilisent différentes vitesses de broyage ;

Les avantages économiques sont importants et la totalité de l'investissement augmenté par le système de contrôle de conversion de fréquence peut être récupérée en plus d'un an
