01 Présentation :

La plupart des extrudeuses à vis sont généralement entraînées par des moteurs à courant continu, mais avec le développement rapide des dispositifs électroniques de puissance et de la technologie des microprocesseurs, la proposition de la théorie du contrôle CA et l'amélioration du logiciel de contrôle CA ces dernières années, la technologie des entraînements CA est plus adaptée à de nombreuses applications. Les variateurs DC sont plus rentables. Les onduleurs de la série D71 sont utilisés dans les extrudeuses à vis et offrent de meilleures performances de contrôle de vitesse et une meilleure vitesse de réponse du couple que les entraînements CC.

02 Caractéristiques :

D71 est un onduleur mural, la plage de puissance est de 0,75 kW à 500 kW, le niveau de tension de la ligne entrante est de 380 V à 480 V et la méthode de contrôle est un contrôle vectoriel sans capteur de vitesse. Le D71 dispose d'une multitude de dispositifs de contrôle, dont 8 entrées numériques (LI1-LI8), 2 entrées analogiques (AI), 2 sorties relais (TA), 2 sorties analogiques (AO), alimentation auxiliaire 5 V pour alimentation analogique. L'alimentation auxiliaire à entrée fixe 24 V est utilisée pour l'entrée numérique, et tous les LI/TA, AI/AO peuvent être librement programmés pour définir des fonctions.

L'interface MODBUS est une configuration standard du D71, aucune option n'est requise. Le QD6600 peut être connecté à un système d'automatisation de niveau supérieur via MODBUS.

03 Avantage :

· La théorie du contrôle vectoriel est avancée, la capacité informatique du système est très forte, le couple de charge peut être rapidement détecté, contrôlé et compensé, et la capacité de surcouple est forte ;

· Haute efficacité, environ 5 % supérieure à celle du même système d’entraînement CC ;

· Assurez-vous que les performances de sortie du moteur sont sans surchauffe ; Grand couple basse fréquence, couple nominal de 0,5 Hz à 150 % ;

· La vitesse de réponse de l'étage servo, la fluctuation est faible lorsque le couple de charge change brusquement ;

· Fournit une protection des vis grâce à la fonction de limite de couple ;

· Il a une bonne capacité de surcharge et une bonne adaptabilité environnementale, ainsi qu'une fiabilité opérationnelle élevée ;

· La conception du conduit d'air complètement indépendante peut améliorer considérablement la résistance aux environnements difficiles tels que la pollution par les hydrocarbures, la poussière et l'humidité ;

04 Présentation du système :

Dans ce système, un convertisseur de fréquence D71 18,5 kW entraîne le moteur principal de 11 kW de l'extrudeuse à vis. La référence de fréquence du variateur de vitesse principal est donnée par l'automate via l'interface RS485. Pendant le fonctionnement, la vitesse peut être arbitrairement modifiée sur l'écran tactile pour réaliser la référence de vitesse précise du moteur principal ; en même temps, l'automate lit la fréquence et le courant de l'onduleur via la communication MODBUS.

05 paramètre technique :

06 Utilisation sur site :

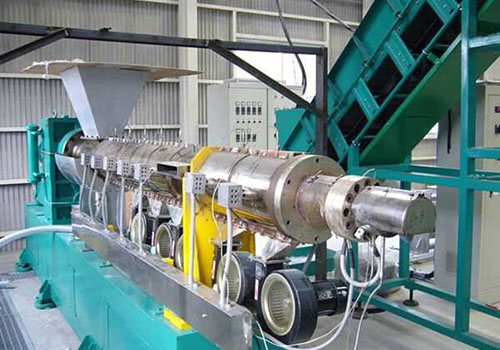

Selon la situation spatiale sur site, un onduleur de la série D71 est installé dans l'armoire de commande, et l'installation de l'onduleur et le moteur sur site sont comme indiqué sur la figure

07 Résultat d'exécution :

Le système de contrôle de l'extrudeuse à vis utilisant l'onduleur D71 est mis en service depuis plus de trois ans et a généré de bons avantages économiques et sociaux :

Le dispositif de commande fonctionne de manière fiable, présente une bonne adaptabilité environnementale, peut résister à des environnements difficiles tels que la pollution par les hydrocarbures, la poussière et la chaleur humide, et présente un faible taux de défaillance ;

D'excellentes caractéristiques de limitation de courant, une forte capacité de surcharge, peuvent réduire efficacement la surcharge de conversion de fréquence, la protection contre les surintensités et maximiser la continuité de la production ;

La précision du contrôle de vitesse est élevée et les produits de production sont plus conformes aux exigences ;

Le système a une précision de régulation de vitesse élevée, ce qui est pratique pour le personnel sur site.

08 Avantages Client :

L'onduleur et le moteur de broche fonctionnent de manière stable, réduisant ainsi les coûts de maintenance ;

La fonction de protection complète de l'onduleur garantit la continuité de la production ;

La production de produits est plus conforme aux exigences et le taux de défauts est considérablement réduit ;

Le personnel sur site est plus facile à utiliser et dispose d'une précision de régulation de vitesse élevée.
