01 Présentation :

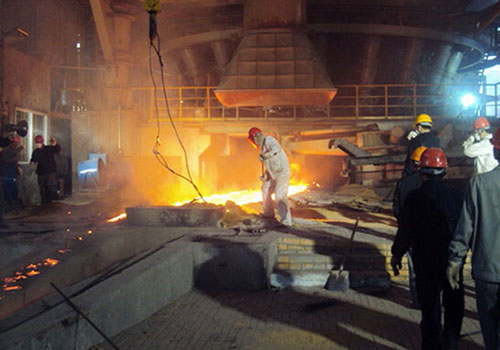

La fabrication du fer dans les hauts fourneaux est l'une des chaînes de processus de production importantes (fabrication du fer, sidérurgie, coulée et laminage) dans l'industrie sidérurgique, et le système de chargement des hauts fourneaux est un maillon clé dans la production de la fonte dans les hauts fourneaux. Les matières premières sont envoyées en continu au haut fourneau par le haut du four pour assurer la demande normale de fabrication de fer dans le haut fourneau. Le convertisseur de fréquence RVE32 a une application mature dans le système de levage et d'alimentation à double voiture du haut fourneau de fabrication du fer.

02 Caractéristiques :

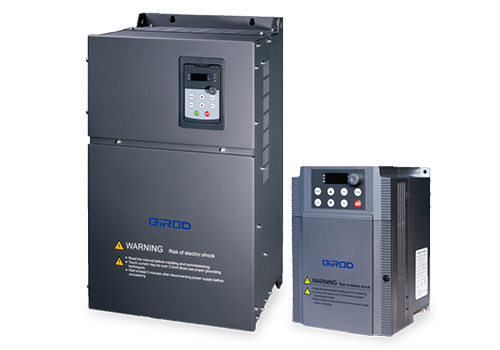

RVE32 est un onduleur mural, la plage de puissance est de 0,75 kW à 500 kW, le niveau de tension de la ligne entrante est de 380 V à 480 V et la méthode de contrôle est un contrôle vectoriel sans capteur de vitesse. Le RVE32 dispose d'une multitude de dispositifs de contrôle, dont 8 entrées numériques (LI1-LI8), 2 entrées analogiques (AI), 2 sorties relais (TA), 2 sorties analogiques (AO), alimentation auxiliaire 5 V pour alimentation analogique Entrée fixe, l'alimentation auxiliaire 24 V est utilisée pour l'entrée numérique, tous les LI/TA, AI/AO peuvent être librement programmés pour définir des fonctions.

L'interface MODBUS est une configuration standard du RVE32, aucune option n'est requise. Le RVE32 peut être connecté à des systèmes d'automatisation de niveau supérieur via MODBUS.

03 Avantage :

· Bonnes performances à basse fréquence (1,5 fois le couple de sortie en boucle ouverte de 0,5 Hz), qui répondent mieux aux exigences de pleine charge ;

· Il présente l'avantage d'une réponse rapide du couple et lorsque la charge fluctue, la fluctuation du courant est faible ;

· Il a une bonne capacité de surcharge et une bonne adaptabilité environnementale, ainsi qu'une fiabilité opérationnelle élevée ;

· Les performances de sortie basse fréquence sont bonnes, la réponse du couple est rapide et la précision de stabilisation de la vitesse est élevée.

· D'excellentes caractéristiques de limitation de courant, une forte capacité de surcharge, peuvent réduire efficacement la surcharge de conversion de fréquence, la protection contre les surintensités et maximiser la continuité de la production ;

· Une forte adaptabilité environnementale, une conception de conduits d'air complètement indépendante peut considérablement améliorer la résistance aux environnements difficiles tels que la pollution par les hydrocarbures, la poussière et l'humidité ;

04 Présentation du système :

Dans ce système, un moteur de levage de 160 kW est entraîné par un inverseur RVE32 de 200 kW, et un palan entraîne simultanément les deux chariots gauche et droit pour monter et descendre l'un l'autre, c'est-à-dire que l'un des chariots monte et l'autre chariot descend pour une voiture vide. La tension du bus de l'onduleur peut être pompée dans des occasions telles que le freinage par décélération et le déchargement supérieur, et l'unité de freinage externe et la résistance de freinage sont utilisées pour obtenir un freinage et un arrêt rapides.

05 paramètre technique :

06 Utilisation sur site :

Selon la situation spatiale sur site, un variateur de la série RVE32 est installé dans l'armoire de commande, et l'installation du variateur et le moteur sur site sont comme indiqué sur la figure.

07 Résultat d'exécution :

Le système de contrôle d'alimentation du palan à double wagon de haut fourneau utilisant l'onduleur RVE32 est mis en service depuis plus de trois ans et a généré de bons avantages économiques et sociaux.

Le dispositif de commande fonctionne de manière fiable, présente une bonne adaptabilité environnementale, peut résister à des environnements difficiles tels que la pollution par les hydrocarbures, la poussière et la chaleur humide, et présente un faible taux de défaillance ;

Réalisez le levage en douceur et le changement de vitesse du chargeur, et évitez le phénomène de vibration de démarrage importante, de glissement facile et de phénomène de remorque du système de treuil traditionnel ;

D'excellentes caractéristiques de limitation de courant, une forte capacité de surcharge, peuvent réduire efficacement la surcharge de conversion de fréquence, la protection contre les surintensités et maximiser la continuité de la production.

08 Avantages Client :

L'impact des pièces mécaniques est faible, la quantité de maintenance de l'équipement est réduite et les coûts de maintenance sont considérablement réduits ;

La fonction de protection complète du variateur de fréquence assure la continuité de la production ;

Le fonctionnement du système est sûr et fiable, et les avantages économiques sont remarquables.
