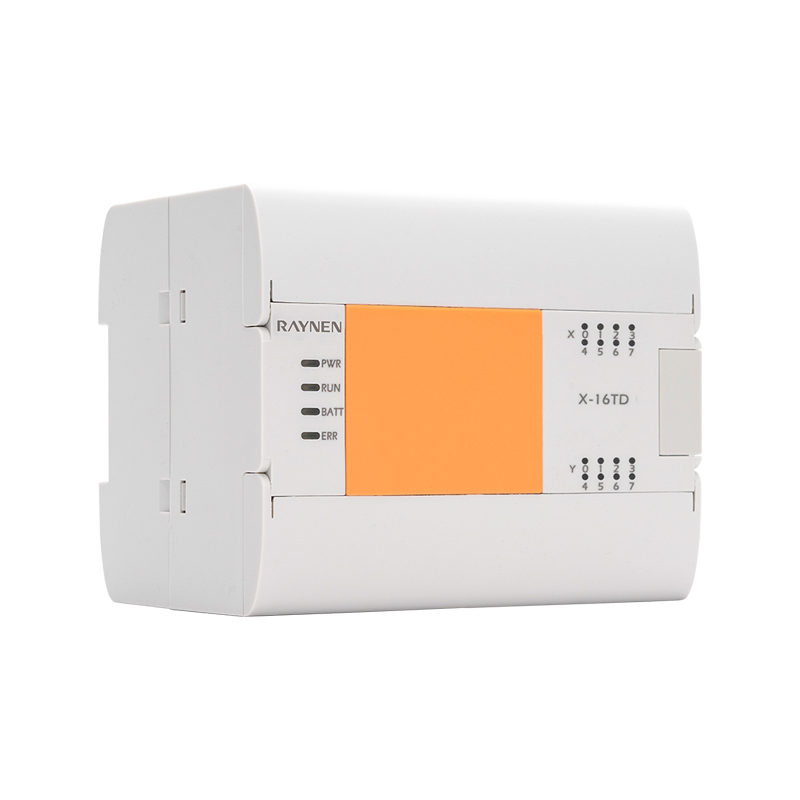

Résumé du produit
| | • Avec un traitement efficace des données, trois comptages à grande vitesse et d'autres fonctions • Horloge en temps réel, données d'alimentation enregistrées en permanence • Prise en charge d'une carte BD et extension maximale jusqu'à 7 modules |
Avantage
| | | | |
| Interface | Entrée/sortie | Carte d'extension | Carte BD |
| Port réseau intégré RS232/485 | Compteur rapide à 3 voies | Modules Max 7 étendus | Supporte 1 carte BD |
Nomenclature du modèle
Taille du produit (unité : mm)
| |
|
Paramètre
| Unrticle | Spécifications de puissance | |||||
| XE-16R.....Un | XE-24RUn | XE-32RUn | XE-40RA | XE-60RA | ||
| Consommation d'énergie | 10W | 12W | 12W | 113W | 14W | |
| Tension de fonctionnement | Valeur minimale | 100 VCA | ||||
| Valeur moyenne | 220 VCA | |||||
| Valeur maximale | 240 VCA | |||||
| Limiter la tension d'entrée | CA 85 V ~ CA 100 V, CA 240 V ~ CA 264 V | |||||
| Permettre un temps de coupure de courant instantané | Pour les coupures de courant passagères inférieures à 5 ms, l'opération se poursuivra | |||||
| Fusible d'alimentation | 60V 2A | |||||
| Courant d'impulsion | 12 A, 0,5 ms en dessous/28,8 V CC | |||||
| Alimentation donnée DC24V | 300mA en dessous | |||||
| Alimentation intégrée DC5V | 800mA en dessous | |||||
| Unrticle | Spécifications de puissance | |||||
| XE-16R.....Un | XE-24RUn | XE-32RUn | XE-40RA | XE-60RA | ||
| Numéro d'entrée | 8 | 14 | 16 | 24 | 36 | |
| Compteur à grande vitesse | monophasé 200 kHz [3 pièces] ; Phase AB 100KHz [3 pièces] | |||||
| Type d'entrée | PNP/NPN | |||||
| Tension du signal d'entrée | Type de source CC : DC20,4 V ~ 28,8 V. | |||||
| Impédance d'entrée | X0-X5 | 3,3K | ||||
| X6-X7 | 5,6K | 3,3K | ||||
| X10 ci-dessus | - | 5,6K | ||||
| Sur le courant d'inductance d'entrée | X0-X5 | 5mA au-dessus | ||||
| X6-X7 | 4mA | 5mA au-dessus | ||||
| X10 ci-dessus | - | 4 mA au-dessus | ||||
| OFF Courant d'inductance d'entrée | 1mA au-dessus | |||||
| Temps de réponse à l'entrée | <4,5 ms | |||||
| Forme du signal d'entrée | Aucune entrée de contact de tension | |||||
| Entrée négative : transistor à collecteur ouvert NPN | ||||||
| Entrée source : transistor à collecteur ouvert PNP | ||||||
| Isolation de la boucle d'entrée | Isolation par optocoupleur | |||||
| Affichage des actions de saisie | La LED sur le panneau s'allume lorsque l'optocoupleur est piloté | |||||
| Unrticle | Spécifications de puissance | ||||
| XE-16R.....Un | XE-24RUn | XE-32RUn | XE-40RA | XE-60RA | |
| Numéro de sortie | 8 | 10 | 16 | 16 | 24 |
| Type de sortie | Contact sec | ||||
| Tension nominale | 220 VCA | ||||
| Plage de tension | 5~30 VCC 5~250 VCA | ||||
| Courant de surtension (M.ax) | 5A 4s 10% Cycle de service | ||||
| Courant nominal par point (Max) | 2A | ||||
| Charge de la lampe [max] | 30 W CC/200 W CA. | ||||
| Temps de réponse (charge 24 V, 2K) | 10 ms | ||||
| résistance à l'état passant [point de connexion] | 0,22 (Max quand neuf) | ||||
| Fréquence d'impulsion [Max] | 1HZ | ||||
| Cycle de vie mécanique | 1 000 000 (sans charge) | ||||
| Contacter la vie | 100 000 (charge nominale) | ||||
| bouclier | 500 m (sortie normale) | ||||
| débouclier | 150 m (sortie normale) | ||||
Ressources de composants logiciels
| Nom | Contenu | Type de composant souple | Contenu |
| X | 256 pointssss | Élément binaire | X0 ~ X377 |
| Oui | 256 pointssss | Élément binaire | Oui0~Y377 |
| M | 7680 points | Élément binaire | M0~M7679 |
| SM | 512 pointsss | Élément binaire | SM8000 ~ SM8511 |
| S | 4096 pointss | Élément binaire | S0 ~ S4095 |
| V | 8 pointssss | Élément de mot | V0 ~ V7 |
| Z | 8 pointssss | Élément de mot | Z0 ~ Z7 |
| T | 512 pointsss | Élément de mot | T0~T511 |
| C | 200 points | Élément de mot de 16 bits | C0~C199 |
| C(32 bits) | 56 point | Élément de mot de 32 bits | C200~C255 |
| D | 8000 points | Élément de mot | D0~D7999 |
| SD | 512 pointsss | Élément de mot | SD8000 ~ SD8511 |
| R | 32768 points | Élément de mot | R0 ~ R32767 |
| Interruption d'entrée | 8 pointssss | | I00*~I07* |
| Interruption de la minuterie | 3 points | | I6**~I8** |
| Interruption du compteur | 6 point | | I010~I060 |
| Contrôle maître avec imbrication | 8 pointssss | | N0~N7 |
| Pointeur P | 4096 pointss | | P0~P4095 |
| Constante K | | | Plage 16 bits : -32 768 ~ 32 767 |
| | | 32 bits ont sonné | |
| | | -2147483648~ 2147483647 | |
| Constante H | | | Plage 16 bits : 0 ~ FFFF |
| | | 32 bits ont sonnée: 0~FFFFFFFF | |
| Nombre réel (E) | | | -3,40×10-38~ -1,17×10-38 , 1,17x10-38~3,40×1038 |
| Chaîne de caractères | | | Un demi-coin encadré par " " , avec un maximum de 32 caractères |
Compteur à grande vitesse
| Entrée Distribution | Compteur monophasé | Compteur de phases AB | Compteur de phases AB | |||||||||||||
| C235 | C236 | C237 | C238 | C239 | C240 | C243 | C244 | C246 | C247 | C248 | C249 | C251 | C252 | C253 | C254 | |
| X0 | U/D | | | | | | U/D | | U | | | U | A | A | | |
| X1 | | U/D | | | | | R | | D | | | D | B | B | | |
| X2 | | | U/D | | | | | U/D | | U | | R | R | | A | |
| X3 | | | | U/D | | | | R | | D | | S | | | B | |
| X4 | | | | | U/D | | | S | | | U | | | | | A |
| X5 | | | | | | U/D | | | | | D | | | | | B |
