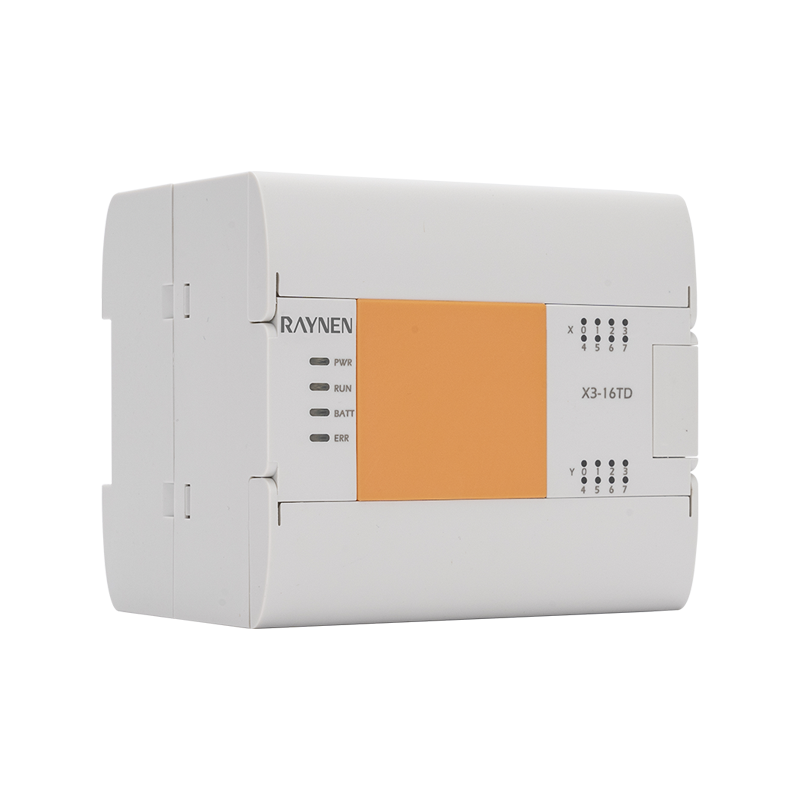

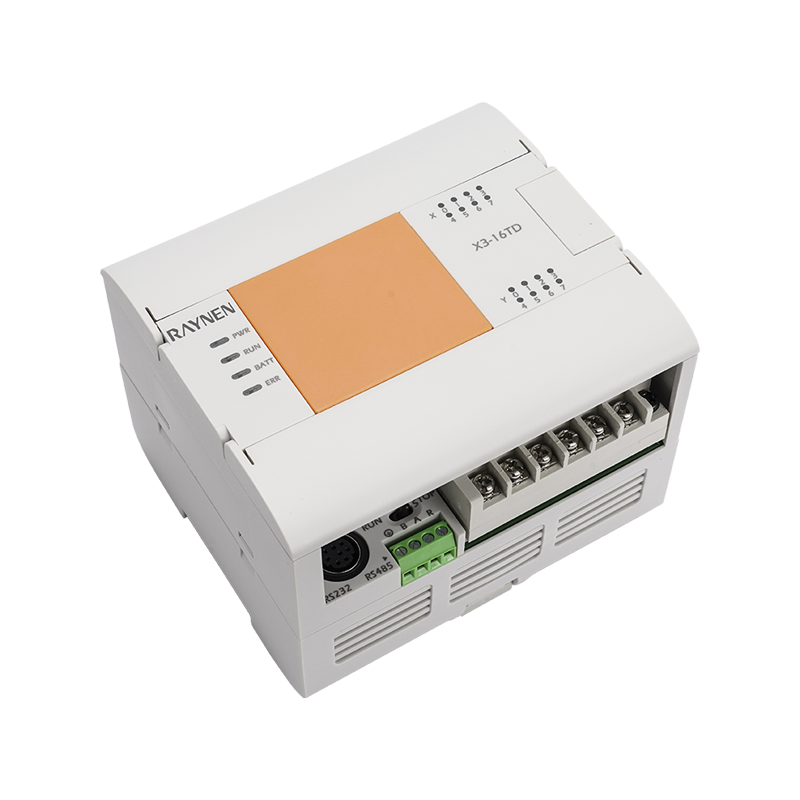

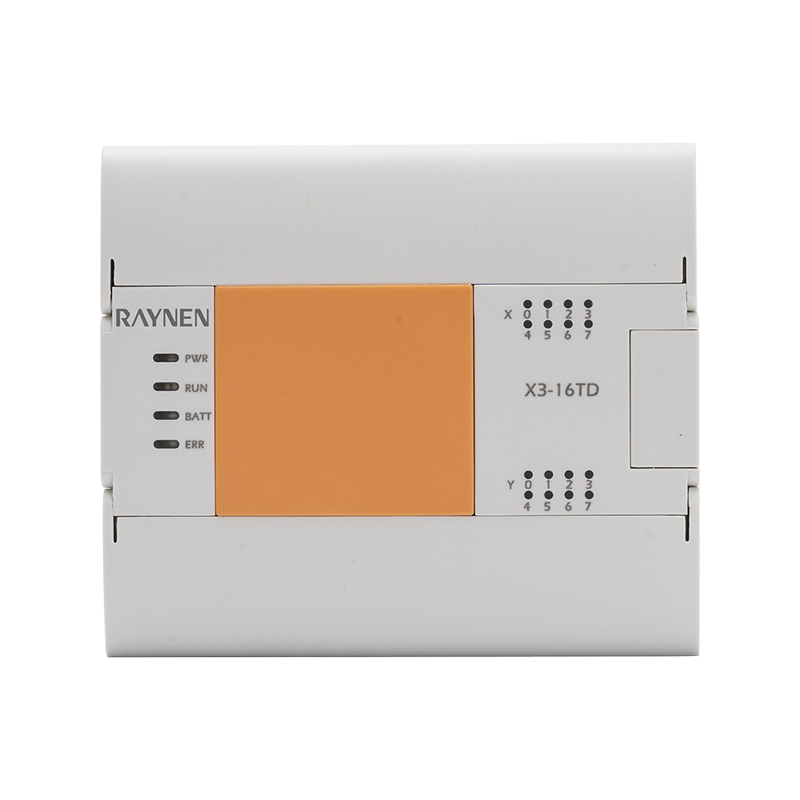

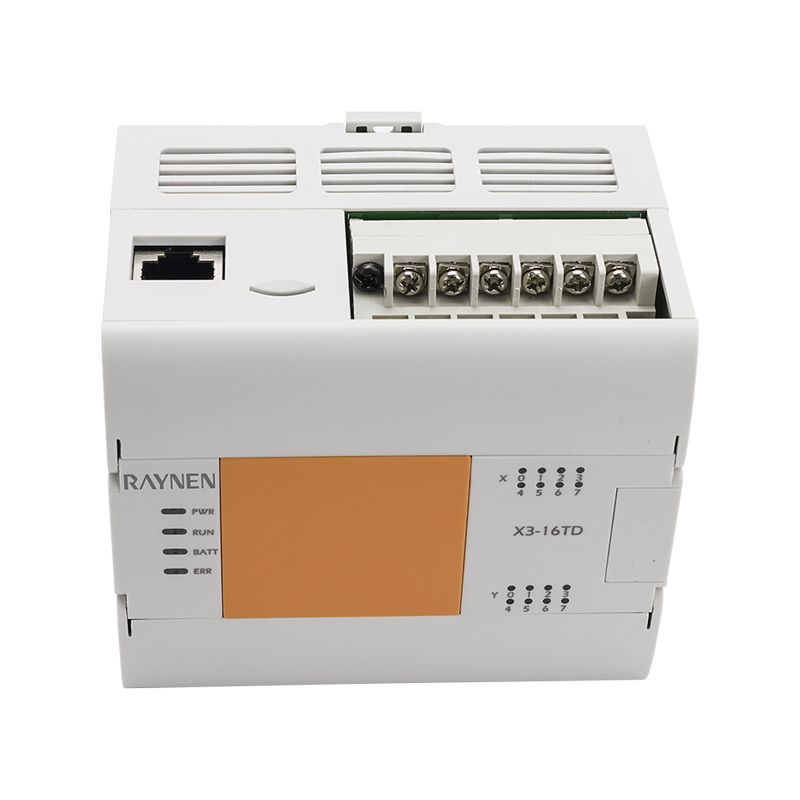

Contrôleur logique programmable amélioré X3

• Avec sortie d'impulsions à grande vitesse sur 2 à 6 axes, comptage à grande vitesse, interpolation linéaire et interpolation d'arc et autres fonctions de contrôle de mouvement ;

• Horloge en temps réel, données d'alimentation enregistrées en permanence ;

• 7 modules maximum peuvent être étendus.

Interface

Entrée/sortie

Carte d'extension

Carte BD

Port réseau intégré RS232/485

Compteur rapide 3 à 8 canaux

Impulsion haute vitesse 2-6 axes 200K

Modules Max 7 étendus

Supporte 1 carte BD

Unrticle

Spécifications de puissance

X3E-16TD

X3E-24TD

X3E-32TD

X3E-40TD

X3E-60TD

Consommation d'énergie

10W

12W

12W

13W

14W

Tension d'alimentation

DC24V

Plage de tension

C.C 20,4 ~ 28,8 V

Permettre un temps de coupure de courant instantané

Pour les coupures de courant passagères inférieures à 5 ms, l'opération se poursuivra

Fusible d'alimentation

60V 2Un

Courant d'impulsion

12 Un, 0,5 ms en dessous/28,8 V CC

Unlimentation donnée DC24V

300mUn en dessous

Alimentation intégrée DC5V

800mA en dessous

Unrticle

Spécifications de puissance

X3E-16TD

X3E-24TD

X3E-32TD

X3E-40TD

X3E-60TD

Numéro d'entrée

8

14

16

24

36

Numéro rapide

Monophasé 200 KHz [3 pièces] Phase AB 100 KHz [3 pièces]

Monophasé 200 KHz[4 pièces],

Phase AB 100KHz[4 pièces]

Monophasé 200 KHz [8 pièces]

Phase AB 100 KHz [4 pièces]

Type d'entrée

Type de puits/type de source

Tension du signal d'entrée

Type de source CC : DC20,4 V ~ 28,8 V.

Impédance d'entrée

X0-X5

3,3K

X6-X7

5,6K

3,3K

X10 ci-dessus

-

5,6K

Sur le courant d'inductance d'entrée

X0-X5

5mA au-dessus

X6-X7

4mA

5mA au-dessus

X10 ci-dessus

-

4mA au-dessus

OFF Courant d'inductance d'entrée

1mA au-dessus

Temps de réponse à l'entrée

<4,5 ms

Forme du signal d'entrée

Aucune entrée de contact de tension

Entrée négative : transistor à collecteur ouvert NPN

Entrée source : transistor à collecteur ouvert PNP

Isolation de la boucle d'entrée

Isolation par optocoupleur

Affichage des actions de saisie

La LED sur le panneau s'allume lorsque l'optocoupleur est piloté

Unrticle

Spécifications de puissance

X3E-16TD

X3E-24TD

X3E-32TD

X3E-40TD

X3E-60TD

Numéro de sortie

8

10

16

16

24

Fréquence d'impulsion (Max)

Asymétrique 2

axe 200K

4 axes asymétriques 200K

Asymétrique 6

axe 200K

Type de sortie

Sortie transistor/drain

Alimentation externe

DC5 ~ 30 V

Charge maximale

Charge résistive

0,5A/voie

Charge inductive

12W/DC24V

Charge de la lampe

5W/DC24V

Charge moyenne

5 mA (DC5 ~ 24 V)

Temps de réponse

OFF→ON

Haute vitesse : 5 μs en dessous/10 mA au-dessus (DC5 ~ 24 V)

Commun : 0,2 ms en dessous/200 mA au-dessus (DC24 V)

MAR......CHE→ARRÊT

Haute vitesse : 5 μs en dessous/10 mA au-dessus (DC5 ~ 24 V)

Commun : 0,2 ms en dessous/200 mA au-dessus (DC24 V).

Isolation de boucle

Isolation par optocoupleur

Affichage des actions de sortie

La LED sur le panneau s'allume lorsque l'optocoupleur est piloté

Unrticle

Performances

Relais d'entrée X

256 pointsssssss

X0 ~ X377

Relais de sortie Y

256 pointsssssss

Y0~Y377

Relais auxiliaire M

7680 points

M0 ~ Démarrage par verrouillage (régler la zone de non-maintien hors tension)

Démarrage du loquet ~ fin du loquet (régler la zone de maintien de l'alimentation, Max M1023)

Extrémité du loquet ~M7679 (zone de maintien de l'alimentation fixe)

Relais auxiliaire spécial SM

512 pointss

SM8000 ~ SM8511

Relais d'état S

4096 pointss

S0 ~ S4095

minuterie T

200 pointss

T0 ~ T199 (base de temps 100 ms)

T192 ~ T199 (spécialisation sous-programme)

46 points

T200 ~ T245 (base de temps 10 ms)

4 points

T246 ~ T249 (type cumulatif 1 ms)

6 point

T250 ~ T255 (type cumulatif 100 ms)

256 pointsssssss

T256 ~ T511 (base de temps 1 ms)

Compteur 16 bits

200 pointss

C0~C199

Compteur 32 bits

56 point

C200~C234

Compteur à grande vitesse

-

C235~C255

Registre de données D

8000 points

D0~D7999

Registre de données spécial SD

512 pointss

SD8000 ~ SD8511

Registre d'indexation

16 points

V0 ~ V7, Z0 ~ Z7

Registre d'expansion

32768 pointss

R0 ~ R32767

Pointeur

4096 pointss

P0~P4095

Interrompu

6 point

I00*~I50* Interruption d'entrée

3 points

I6**~I8** Interruption de synchronisation

6 point

I010~I060 Interruption du compteur rapide

Contrôle maître avec imbrication

8 point

N0~N7

constante K

-

Plage 16 bits : -32768~ 32767, plage 32 bits : -2147483648~ 2147483647

constante H

-

Plage 16 bits : 0~FFFF, plage 32 bits : 0~FFFFFFFF

Nombre réel (E)

-

-3,40×10-38~ -1,17×10-38 , 1,17x10-38~3,40×1038

Chaîne de caractères

-

La longueur maximale d'un demi-coin encadré par " " est de 32 caractères

Entrée

Distribution

Compteur monophasé

Compteur de phases AB

Compteur de phases AB

C235

C236

C237

C238

C239

C240

C241

C242

C243

C244

C245

C246

C247

C248

C249

C250

C251

C252

C253

C254

C255

X0

U/D

U/D

U

U

A

A

X1

U/D

R

D

D

B

B

X2

U/D

U/D

U

R

R

A

X3

U/D

R

D

S

B

X4

U/D

S

U

U

A

X5

U/D

U/D

D

D

B

X6

U/D

R

R

A

X7

U/D

S

S

B
