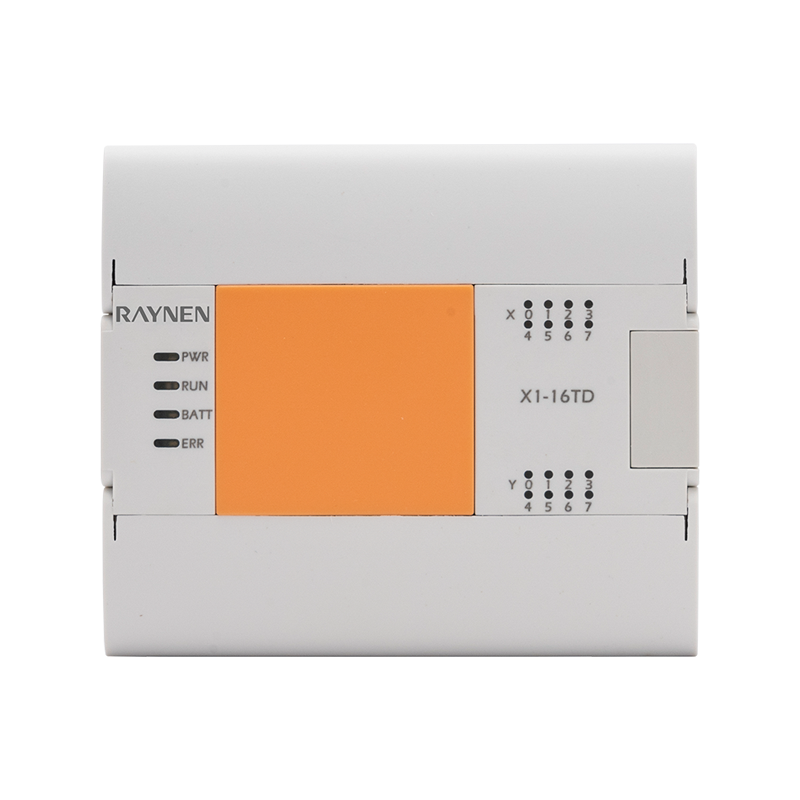

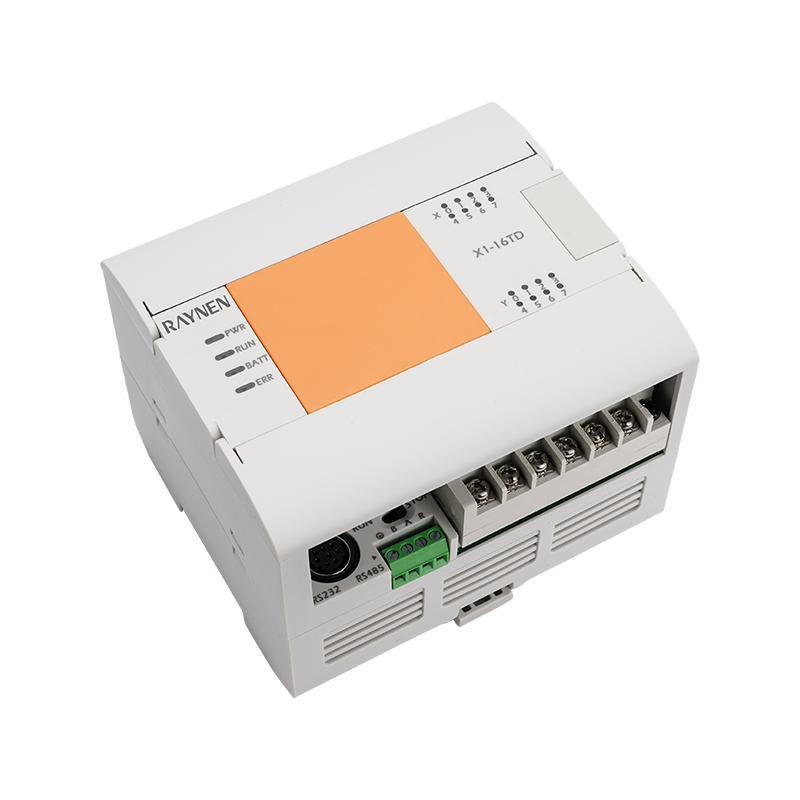

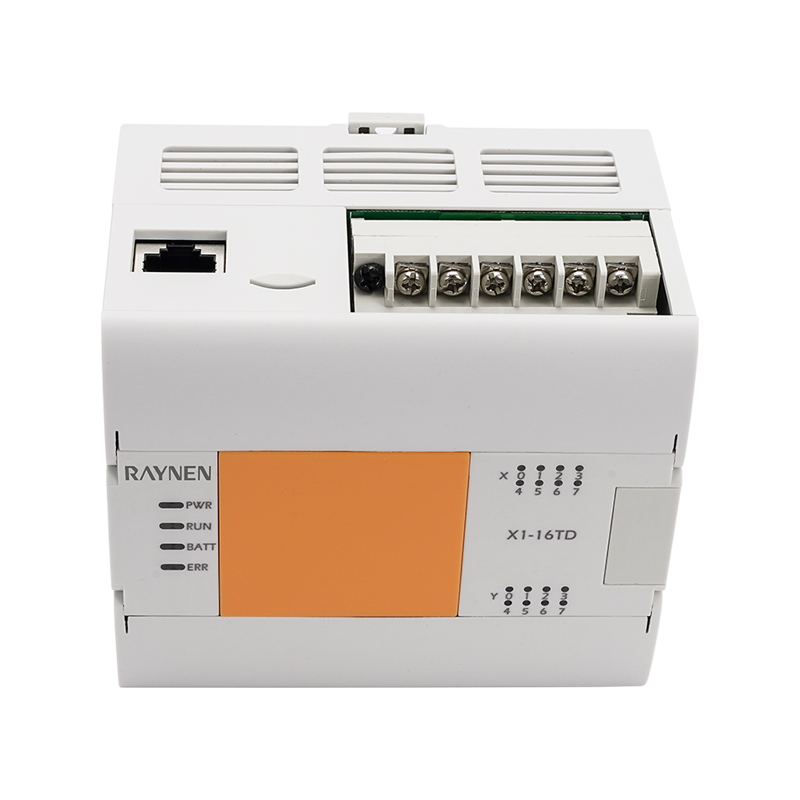

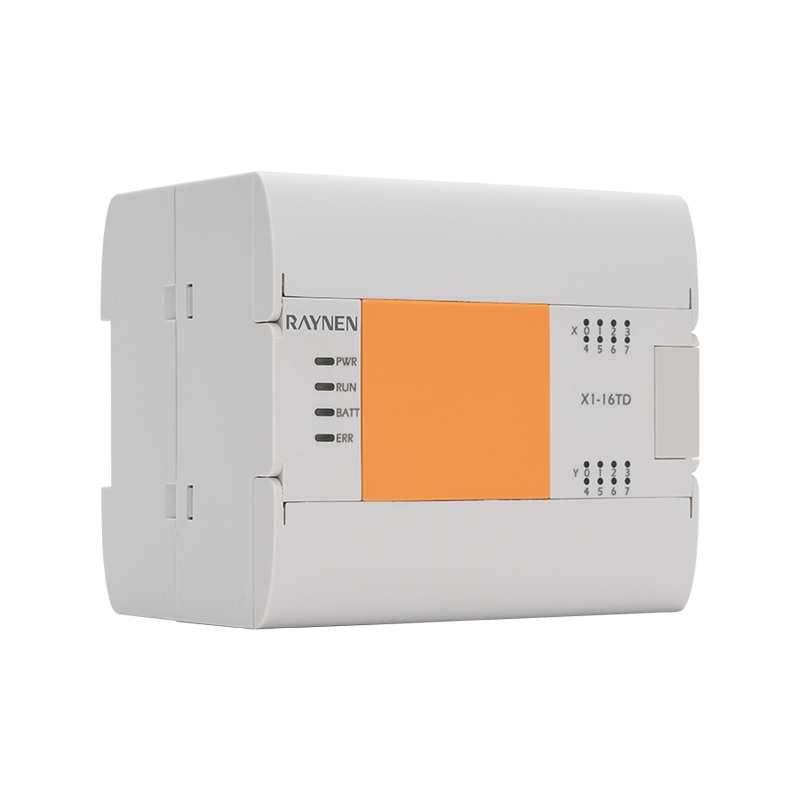

X1 Automate programmable économique

L'automate économique X1 dispose de fonctions de contrôle de mouvement simples telles que la sortie d'impulsions, le comptage à grande vitesse, l'horloge en temps réel et le stockage permanent des données en cas de panne de courant. Port réseau intégré RS232/485, prend en charge 1 extension de carte BD. Compteur haute vitesse 2 voies, impulsion haute vitesse 2 axes 60K, impulsion haute vitesse 3 axes 100kHz en option.

Obtenez un devis

Télécharger

Résumé du produit

• Avec des fonctions de contrôle de mouvement simples telles que la sortie d'impulsions et le comptage à grande vitesse

• Avec comptage à grande vitesse, sortie d'impulsions à grande vitesse sur 3 axes de 100 kHz et autres fonctions de contrôle de mouvement (en option)

• Horloge en temps réel, stockage permanent des données hors tension

• Prend en charge une carte BD

Avantage

Interface

Entrée/sortie

Carte BD

Port réseau intégré RS232/485

Compteur rapide à 2 canaux

Impulsion haute vitesse 60K sur 2 axes

Impulsion haute vitesse 3 axes 100 kHz (en option)

Supporte 1 carte BD

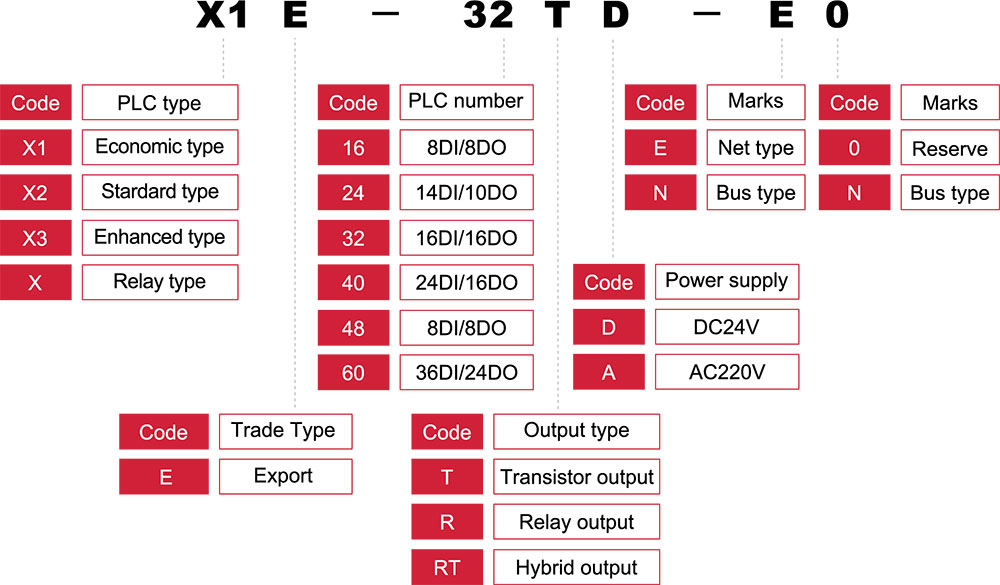

Nomenclature du modèle

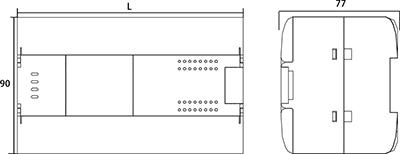

Taille du produit (unité : mm)

Modèle d'automate	L
X1E-16TD-E0	104
X1E-24TD-E0	132
X1E-32TD-E0	150
X1E-40TD-E0	165
X1E-60TD-E0	210

Paramètre

Unrticle	Spécifications de puissance
	X1E-16TD	X1E-24TD	X1E-32TD	X1E-40TD	X1E-60TD
Consommation d'énergie	6W	7W	8W	9W	11W
Tension d'alimentation	DC24V
Tension d'alimentation range	DC20,4 ~ 28,8 V
Unutorisé instantané temps de panne de courant	Pour les coupures de courant passagères inférieures à 5 ms, l'opération se poursuivra
Fusible d'alimentation	60V 2A
Courant de surtension	12 A, 0,5 ms en dessous/28,8 V CC
Alimentation DC24V	En dessous de 300 mA
Température de l'environnement de travail	-10 ℃ ~ 60 ℃ (installation horizontale), -10 ℃ ~ 50 ° ℃ (installation verticale)
Température de l'environnement de transport	-20 ℃ ~ 80 °C
Humidité relative ambiante	5~95 %, sans condensation (niveau R..H 2, conforme à la norme IEC61131-2)
Niveau de protection	IP20
Compatibilité électromagnétique	Suppression du bruit, conforme EC61000-6-2
Niveau mécanique (vibration)	CEI60068, partie 2-6/10up58Hz
Résister à la tension	AC1,5kV 1 min, entre chaque borne et la borne de terre
	AC500V 1 min, entre chaque borne et la borne de terre
Résistance d'isolation	Après avoir mesuré avec un compteur de résistance d'isolement DC500V, il y a plus de 5 MΩ entre chaque borne et la borne de terre.
Mise à la terre	Mise à la terre de type D (résistance de mise à la terre : inférieure à 100 Ω), ne permet pas une mise à la terre commune avec le système à courant fort
Environnement d'utilisation	Aucun gaz corrosif et inflammable, la poussière conductrice (poussière) n'est pas grave
Altitude d'utilisation	2000M en dessous (ne peut pas être utilisé dans un environnement où la pression est supérieure à la pression atmosphérique, sinon cela peut se produire)

Unrticle		Spécifications de puissance
		X1E-16TD	X1E-24TD	X1E-32TD	X1E-40TD	X1E-60TD
Numéro d'entrée		8	14	16	24	36
Numéro rapide		phase du signal 60 KHz (2 voies) Phase AB 30 KHz (1 voie)
Type de connexion d'entrée		Bornier débrochable (vis M3)
Type d'entrée		Type de puits/Type de source
Tension du signal d'entrée		Alimentation CC : DC20,4 V ~ 28,8 V.
Impédance d'entrée	X0-X2	2,4K
	X3 ci-dessus	5,6K
Sur le courant d'inductance d'entrée	X0-X2	5mA au-dessus
	X3 ci-dessus	2,4 mA au-dessus
OFF Courant d'inductance d'entrée		1mA en dessous
Temps de réponse à l'entrée		Pas plus de 4,5 ms
Forme du signal d'entrée		Aucune entrée de contact de tension
		Entrée négative : transistor à collecteur ouvert NPN
Isolation de la boucle d'entrée		Entrée source : transistor à collecteur ouvert PNP
		Isolation par optocoupleur
Affichage des actions de saisie		La LED sur le panneau s'allume lorsque l'optocoupleur est piloté

Unrticle		Spécifications de puissance
		X1E-16TD	X1E-24TD	X1E-32TD	X1E-40TD	X1E-60TD
Numéro de sortie		8	10	16	20	24
Fréquence d'impulsion (Max)		Terminal unique 2 arbres 60KHz
Type de connexion de sortie		Bornier débrochable (vis M3)
Type de sortie		Sortie transistor/drain
Alimentation externe		DC5 ~ 30 V
Charge maximale	Charge résistive	0,5A/point unique ; 0,8A/4 pointss
	Charge inductive	12W/DC24V
	Charge de la lampe	Haute vitesse : 2 W/DC24 V, commun : 5 W/DC24 V.
Charge moyenne		5 mA (DC5 ~ 24 V)
Courant de fuite ouvert		0,1 mA en dessous/DC30 V
sur résistance		Point haute vitesse, valeur typique de 0,3 Ω (Max 0,6 Ω)
Temps de réponse	OFF→ON	Haute vitesse : 10us en dessous/10mA au-dessus (DC5 ~ 24V)
		Commun : 0,2 ms en dessous/200 mA au-dessus (DC24 V)
	MARCHE→ARRÊT	Haute vitesse : 10us en dessous/10mA au-dessus (Dc5 ~ 24V)
		Commun : 0,2 ms en dessous/200 mA au-dessus (DC24 V).
Isolation de boucle		Isolation par optocoupleur
Affichage des actions de sortie		La LED sur le panneau s'allume lorsque l'optocoupleur est piloté
Distance de transmission du masque		500M (sortie commune)
distance de transmission non masquée		150M (sortie commune)

Ressources de composants logiciels

Unrticle		Performances
Mode de contrôle opérationnel		Méthode d'exécution répétée de programmes sauvegardés (LSl dédié) avec fonction d'interruption
Mode de contrôle d'entrée/sortie		Mode de traitement par lots (lors de l'exécution de l'instruction END), instruction de rafraîchissement d'entrée et de sortie, fonction de capture d'impulsion
Langage de programmation		Mode symbole de relais Mode escabeau (peut être représenté par SFC)
Horloge en temps réel	Fonction horloge	Construit entre 2000 et 2099, l'erreur annuelle ne dépasse pas 5 minutes/25 °C.
Mémoire de programme	Capacité mémoire maximale	32 000 pas peuvent être définis par paramètres, écrire des commentaires et des registres de fichiers dans la mémoire du programme
	Capacité/modèle de mémoire intégrée	32 000 pas/mémoire RAM, protégé par mot de passe
	Fonction d'écriture en RUN	Non
Type d'instruction	Instruction de base	27 types d'instructions de contrôle séquentiel, 2 types d'instructions de schéma d'échelle.
	Instructions pour l'application	218 types 497 types
Arithmétique vitesse de traitement	Commande de base	0,065 μs/instruction
Numéro d'entrée/sortie	Nombre de points d'entrée pour utilisation étendue	256 pointssssss	Le total des points d'entrée et de sortie ne dépasse pas 256 points
	Nombre de points de sortie pour utilisation étendue	256 pointssssss
Relais d'entrée-sortie	Relais d'entrée	256 pointssssss	Les entrées et sorties totalisent 256 points
	Relais de sortie	256 pointssssss
Relais auxiliaire	Commun	M0~M7679	7680 points	Commun/retention Settings can be changed through parameters
	Rétention	M500 ~ M1023	524 points
État	Commun	S0 ~ S4095	4096 points	Commun/retention Settings can be changed through parameters
	Rétention	S500 ~ S999	500 points	Commun/retention Settings can be changed through parameters
Minuterie	type 100 ms	T0~T199	200 points	0,1 ~ 3276,7 s
	type 10 ms	T200~T245	46 points	0,01 ~ 327,67 s
	1 ms Type cumulatif	T246~T249	4 point	0,001 ~ 32,767S
	100 ms Type cumulatif	T250~T255	6 point	0,1 ~ 3276,7 s
	type 1 ms	T256~T511	256 pointssssss
Compteur	Augmentation générale	C0 ~ C99	100 pointss	0,001 ~ 32,767 s
	(16 bitsss) [Modifiable]			Commun/retention Settings can be changed through parameters
	Rétention increasing (16-bit) [modifiable]	C100~C199	100 pointss
	Commun duplexing	C200~C219	20 points	Commun/retention Settings can be changed through parameters
	(32 bitssss) [Modifiable]
	Rétention duplexing (32 bit) [modifiable]	C220~C255	36 points
Registre de données	Commun	D0~D7999	8000 points	Commun/retention Settings can be changed through parameters
	Rétention	D200~511	312 points
Registre d'expansion	Contrôle principal	P0~P1023	1024 points	Commande CJ、commande CALL utilisée
Ponter	Contrôle principal	NON ~ N7	8 points	Commande MC utilisée
Nid	Contrôle principal	16 bit	-32 768~ 32 767
État	10 Nombre décimal (K)	32 bit	-2 147 483 648~ 2 147 483 647
	16 nombre hexadécimal (H)	16 bit	0~FFFF
		32 bit	0~FFFFFFFF
	Nombre réel (E)	32 bit	-3,40×10-38 ~-1,17×10-38, 1,17×10-38 ~3,40x1038
	Chaîne de caractères ("")	Chaîne de caractères	Précisez avec les caractères entre """". un maximum de 32 caractères de demi-coin peuvent être utilisés dans une constante dans une instruction
