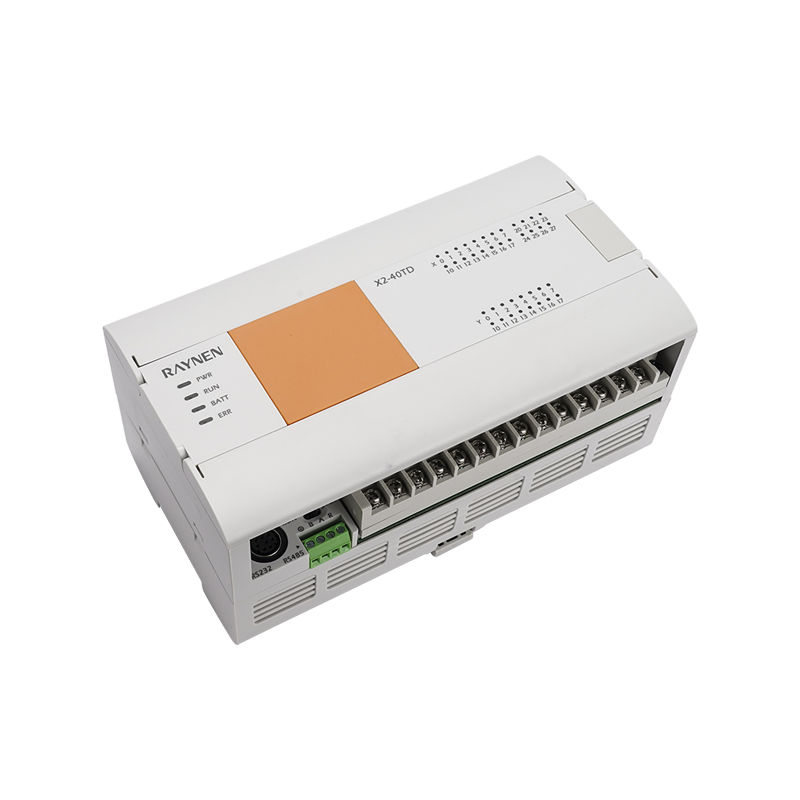

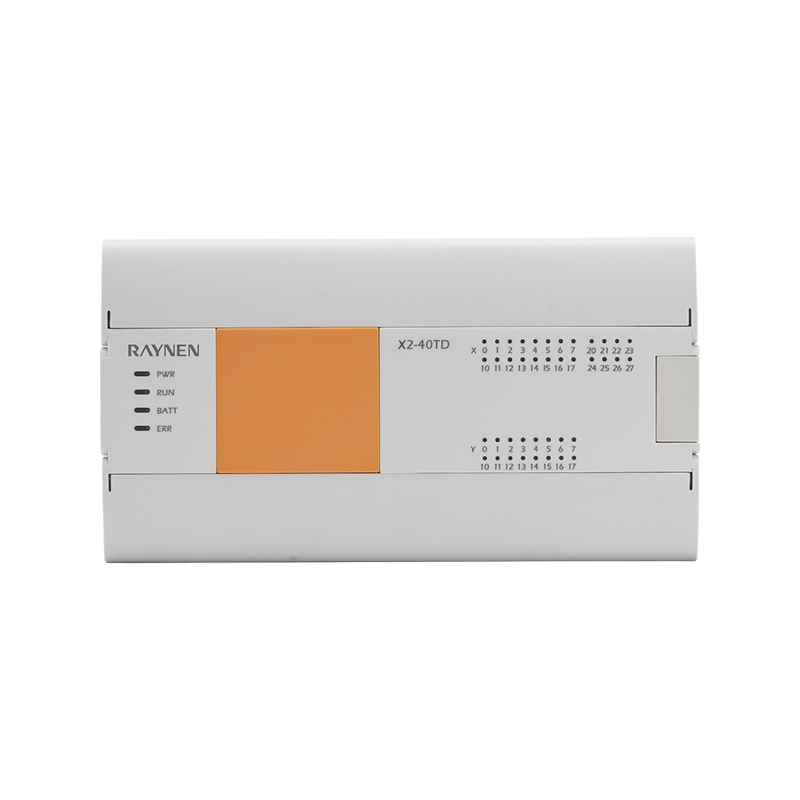

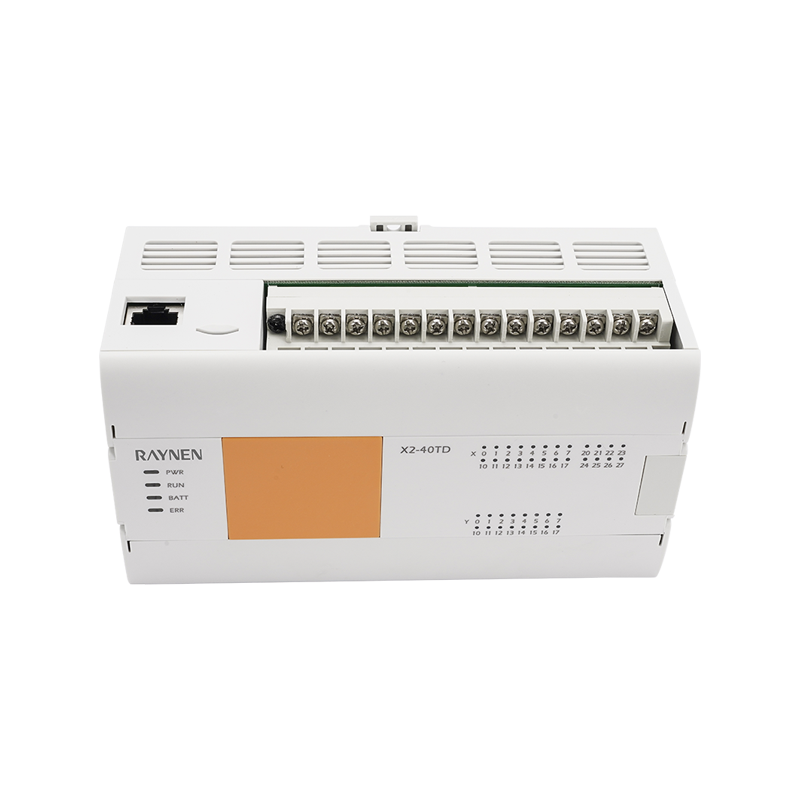

Résumé du produit
| | • Avec interpolation linéaire, comptage à grande vitesse de sortie d'impulsions à grande vitesse sur deux axes et autres fonctions de contrôle de mouvement • Horloge en temps réel, les données de panne de courant sont stockées en permanence • Il prend en charge une carte d'extension BD et peut étendre jusqu'à 7 modules. |
Avantage
| | | | |
| Interface | Entrée/sortie | Carte d'extension | Carte BD |
| Port réseau intégré RS232/485 | Compteur rapide à 2 canaux Impulsion haute vitesse 60K sur 2 axes | Modules Max 7 étendus | Supporte 1 carte BD |
Nomenclature du modèle
Taille du produit (unité : mm)
 |
|
Paramètre
| Unrticle | Spécifications de puissance | |||
| X2E-24TD | X2E-32TD | X2E-40TD | X2E-60TD | |
| Tension d'alimentation | 10W | 12W | 12W | 14W |
| Plage de tension | DC24V | |||
| Permettre un temps de coupure de courant instantané | C.C 20,4 ~ 28,8 V | |||
| Fusible d'alimentation | Pour les coupures de courant passagères inférieures à 5 ms, l'opération se poursuivra | |||
| Courant d'impulsion | 60V 2Un | |||
| Unlimentation donnée DC24V | 12 Un, 0,5 ms en dessous/28,8 V CC | |||
| Alimentation intégrée DC5V | 300mA en dessous | |||
| Unrticle | Spécifications de puissance | ||||
| X2E-24TD | X2E-32TD | X2E-40TD | X2E-60TD | ||
| Numéro d'entrée | 14 | 16 | 24 | 36 | |
| Compteur à grande vitesse | Monophasé 200 kHz [3 pièces], phase AB 100 kHz [3 pièces] | ||||
| Type d'entrée | Type de puits/type de source | ||||
| Tension du signal d'entrée | Type de source CC : DC20,4 V ~ 28,8 V. | ||||
| Impédance d'entrée | X0-X5 | 3,3K | |||
| X6-X7 | 5,6K | 3,3K | |||
| X10 ci-dessus | - | 5,6K | |||
| Sur le courant d'inductance d'entrée | X0-X5 | 5mA au-dessus | |||
| X6-X7 | 4mA | 5mA au-dessus | |||
| X10 ci-dessus | - | 4mA au-dessus | |||
| OFF Courant d'inductance d'entrée | 1mA en dessous | ||||
| Temps de réponse à l'entrée | <4,5 ms | ||||
| Forme du signal d'entrée | Aucune entrée de contact de tension | ||||
| Entrée négative : transistor à collecteur ouvert NPN | |||||
| Entrée source : transistor à collecteur ouvert PNP | |||||
| Isolation de la boucle d'entrée | Isolation par optocoupleur | ||||
| Affichage des actions de saisie | La LED sur le panneau s'allume lorsque l'optocoupleur est piloté | ||||
| Unrticle | Spécifications de puissance | ||||
| X2E-24TD | X2E-32TD | X2E-40TD | X2E-60TD | ||
| Numéro de sortie | 10 | 16 | 16 | 24 | |
| Fréquence d'impulsion (Max) | 2 axes asymétriques 200K | ||||
| Type de sortie | Sortie transistor/fuite | ||||
| Alimentation externe | DC5 ~ 30 V | ||||
| Charge maximale | Charge résistive | 0,5A/voie | |||
| Charge inductive | 12W/DC24V | ||||
| Charge de la lampe | 5W/DC24V | ||||
| Charge moyenne | 5 mA (DC5 ~ 24 V) | ||||
| Temps de réponse | OFF→ON | Haute vitesse : 5 μs en dessous/10 mA au-dessus (DC5 ~ 24 V) | |||
| Commun : 0,2 ms en dessous/200 mA au-dessus (DC24 V) | |||||
| MAR....CHE→ARRÊT | Haute vitesse : 5 μs en dessous/10 mA au-dessus (DC5 ~ 24 V) | ||||
| Commun : 0,2 ms en dessous/200 mA au-dessus (DC24 V). | |||||
| Isolation de boucle | Isolation par optocoupleur | ||||
| Affichage des actions de sortie | La LED sur le panneau s'allume lorsque l'optocoupleur est piloté | ||||
Ressources de composants logiciels
| Unrticle | Performances | |
| Relais d'entrée X | 256 pointsssssss | X0 ~ X377 |
| Relais de sortie Y | 256 pointsssssss | Y0~Y377 |
| Relais auxiliaire M | 7680 points | M0 ~ Démarrage par verrouillage (régler la zone de non-maintien hors tension) |
| Démarrage du loquet ~ fin du loquet (régler la zone de maintien de l'alimentation, Max M1023) | ||
| Extrémité du loquet ~M7679 (zone de maintien de l'alimentation fixe) | ||
| Relais auxiliaire spécial SM | 512 pointss | SM8000 ~ SM8511 |
| Relais d'état S | 4096 pointss | S0 ~ S4095 |
| minuterie T | 200 pointss | T0 ~ T199 (base de temps 100 ms) |
| T192 ~ T199 (spécialisation sous-programme) | ||
| 46 points | T200 ~ T245 (base de temps 10 ms) | |
| 4 points | T246 ~ T249 (type cumulatif 1 ms) | |
| 6 point | T250 ~ T255 (type cumulatif 100 ms) | |
| 256 pointsssssss | T256 ~ T511 (base de temps 1 ms) | |
| Compteur 16 bits | 200 pointss | C0~C199 |
| Compteur 32 bits | 56 point | C200~C234 |
| Compteur à grande vitesse | - | C235~C255 |
| Registre de données D | 8000 points | D0~D7999 |
| Registre de données spécial SD | 512 pointss | SD8000 ~ SD8511 |
| Registre d'indexation | 16 points | V0 ~ V7, Z0 ~ Z7 |
| Registre d'expansion | 32768 pointss | R0 ~ R32767 |
| Pointeur | 4096 pointss | P0~P4095 |
| Interrompu | 6 point | I00*~I50* Interruption d'entrée |
| 3 points | I6**~I8** Interruption de synchronisation | |
| 6 point | I010 ~ I060 Interruption du compteur rapide | |
| Contrôle maître avec imbrication | 8 point | N0~N7 |
| constante K | - | Plage 16 bits : -32768~ 32767, plage 32 bits : -2147483648~ 2147483647 |
| constante H | - | Plage 16 bits : 0~FFFF, plage 32 bits : 0~FFFFFFFF |
| Nombre réel (E) | - | -3,40×10-38~ -1,17×10-38 , 1,17x10-38~3,40×1038 |
| Chaîne de caractères | - | La longueur maximale d'un demi-coin encadré par " " est de 32 caractères |
Compteur à grande vitesse
| Entrée Distribution | Compteur monophasé | Compteur de phases AB | Compteur de phases AB | |||||||||||||
| C235 | C236 | C237 | C238 | C239 | C240 | C243 | C244 | C246 | C247 | C248 | C249 | C251 | C252 | C253 | C254 | |
| X0 | U/D | | | | | | U/D | | U | | | U | A | A | | |
| X1 | | U/D | | | | | R | | D | | | D | B | B | | |
| X2 | | | U/D | | | | | U/D | | U | | R | R | | A | |
| X3 | | | | U/D | | | | R | | D | | S | | | B | |
| X5 | | | | | U/D | | | S | | | U | | | | | A |
| X6 | | | | | | U/D | | | | | D | | | | | B |
