Résumé du produit

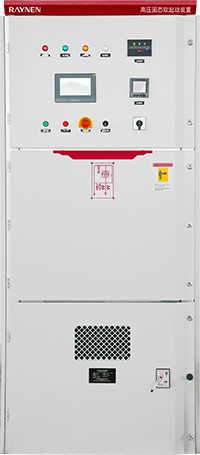

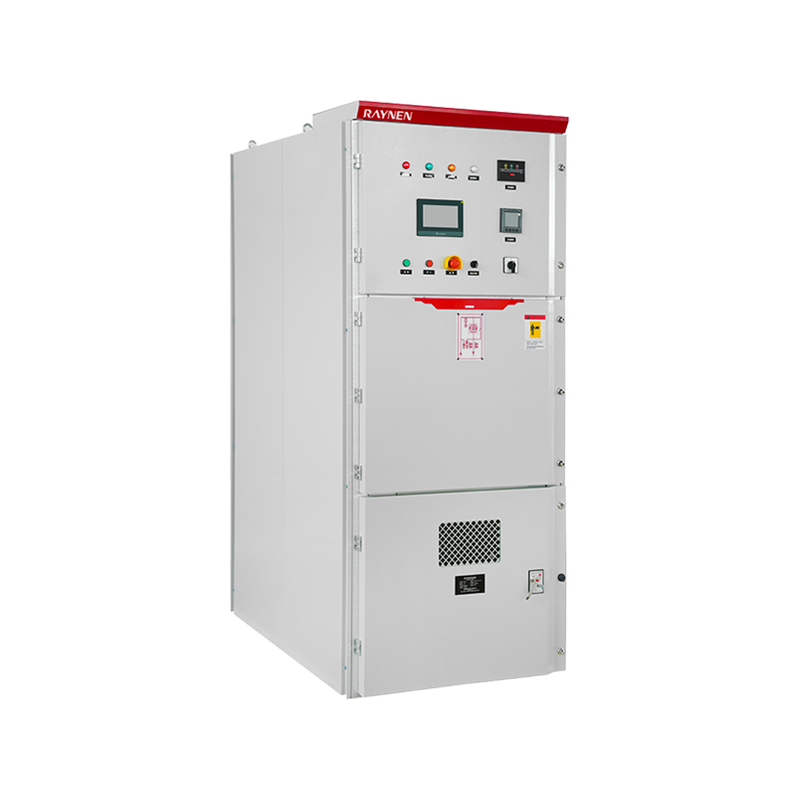

● Armoire kyn28 standard, conçue en stricte conformité avec les normes de protection
● Déclencheur à fibre optique
● Mode d'acquisition PT, plus stable que le mode électronique
● Se conformer aux spécifications électriques internationales haute tension
● La partie haute tension et la partie basse tension sont complètement isolées, sûres et fiables.
● Interface de lot évolutive
Spécifications
 | Paramétrique | |
| Modèle | RSE1000-6-5000 | |
| Tension nominale | 6kV | |
| Valeur P (kW) | 5000 | |
| Courant nominal (A) | 600 | |
| Taille (L*H*P mm) | Personnalisable | |

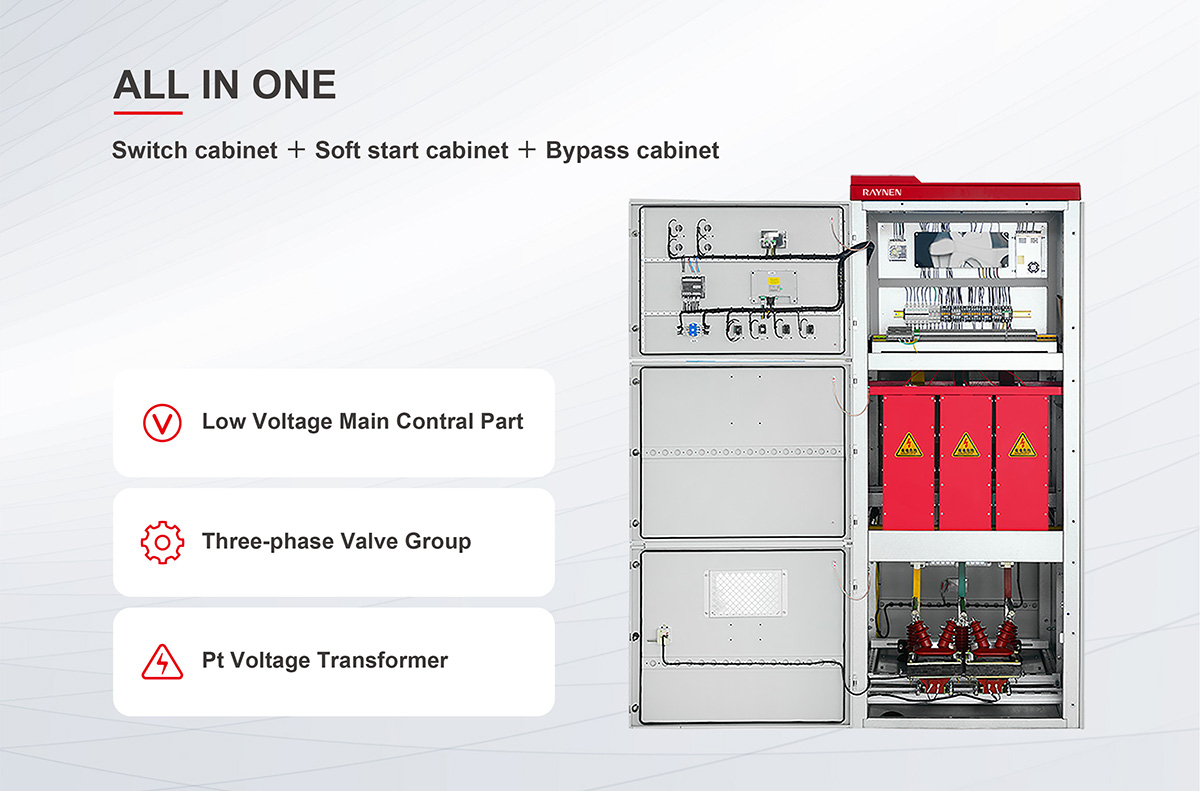

 | Conception modulaire pour une installation et une maintenance faciles. La résistance de l'isolation est encore améliorée |
| | Facile à installer, à déboguer et à utiliser : RVS est un système complet de contrôle et de protection du démarrage moteur. Permet de tester électriquement l'ensemble du système en utilisant une basse tension avant de l'exécuter à haute tension. |
| | Un écran LCD tactile de 7 pouces est utilisé pour rendre la programmation et le réglage des paramètres plus pratiques. La surveillance des défauts et en temps réel est plus intuitive et améliore l'efficacité du travail |
| | paramètres de cryptage du programme |

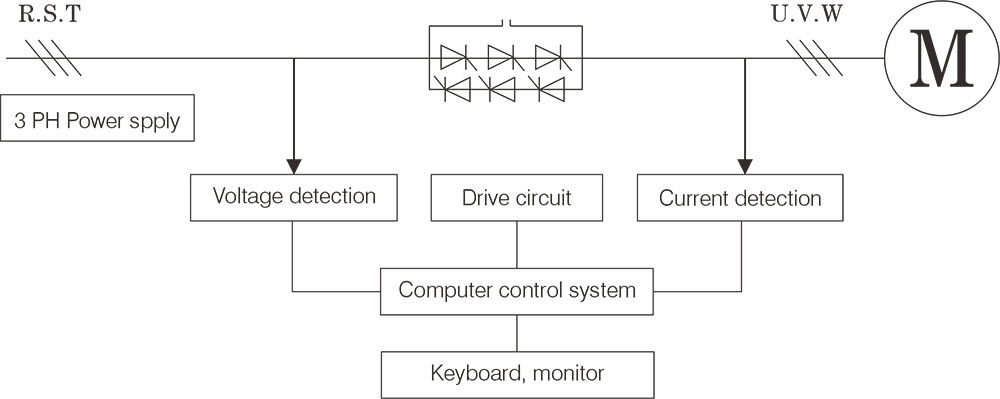

Diagramme de principe de fonctionnement
Nomenclature du modèle
Tableau de sélection du démarreur progressif moyenne tension, tension nominale 6 kV
| Modèle | Tension nominale (kV ) | Puissance nominale (kW ) | Courant nominal ( UNE ) | Dimensions (L*H*P) mm | |
| (-G) Type général | (-E) Type d'intégration | ||||
| RSE1000-6-420 | 6 | 420 | 50 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-630 | 6 | 630 | 75 | 1000*2300*1500 | 1000*2300*1500 |
| RRSE1000-6-800 | 6 | 800 | 96 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-1250 | 6 | 1250 | 150 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-1600 | 6 | 1600 | 200 | 1000*2300*1500 | - |
| RSE1000-6-2500 | 6 | 2500 | 300 | 1000*2300*1500 | - |
| RSE1000-6-3300 | 6 | 3300 | 400 | 1000*2300*1500 | - |
| RSE1000-6-4150 | 6 | 4150 | 500 | 1000*2300*1500 | - |
| RSE1000-6-5000 | 6 | 5000 | 600 | Personnalisable | - |
Tableau de sélection du démarreur progressif moyenne tension, tension nominale 10 kV
| Modèle | Tension nominale (kV ) | Puissance nominale (kW ) | Courant nominal ( UNE ) | Dimensions (L*H*P) mm | |
| (-G) Type général | (-E) Type d'intégration | ||||
| RSE1000-10-420 | 10 | 420 | 30 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-630 | 10 | 630 | 45 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-800 | 10 | 800 | 60 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1250 | 10 | 1250 | 90 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1600 | 10 | 1600 | 110 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1800 | 10 | 1800 | 130 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-2250 | 10 | 2250 | 160 | 1000*2300*1500 | - |
| RSE1000-10-2500 | 10 | 2500 | 180 | 1000*2300*1500 | - |
| RSE1000-10-2800 | 10 | 2800 | 200 | 1000*2300*1500 | - |
| RSE1000-10-3500 | 10 | 3500 | 250 | 1000*2300*1500 | - |
| RSE1000-10-4000 | 10 | 4000 | 280 | 1000*2300*1500 | - |
| RSE1000-10-4500 | 10 | 4500 | 320 | 1000*2300*1500 | - |
| RSE1000-10-5500 | 10 | 5500 | 400 | 1000*2300*1500 | - |
| RSE1000-10-6500 | 10 | 6000 | 430 | 1000*2300*1500 | - |
| RSE1000-10-7000 | 10 | 7000 | 500 | 1000*2300*1500 | - |
| RSE1000-10-8500 | 10 | 8500 | 600 | Personnalisable | - |
| RSE1000-10-10000 | 10 | 10000 | 720 | Personnalisable | - |
| RSE1000-10-15000 | 10 | 15000 | 1080 | Personnalisable | - |
Données techniques
| Paramètres de base | |
| Type de charge | Moteur asynchrone triphasé moyenne tension à cage d'écureuil, moteur synchrone |
| Fréquence de travail | 50HZ/60Hz±2Hz |
| séquence de phases | Autorisé à travailler dans n'importe quelle séquence de phases (il peut être défini par des paramètres) |
| Contacteur de dérivation | Contacteur avec capacité de démarrage direct |
| Puissance de contrôle | AC220V ± 15% |
| Protection contre les surtensions | Absorption DV/DT |
| Fréquence de démarrage | température ambiante : -20 ℃ ~ 50 ℃ |
| État de l'environnement | 1 à 6 fois par heure |
| Humidité relative : 5 % à 95 % sans condensation | |
| L'altitude doit être inférieure à 1500m | |
| IHM | |
| Langue | Anglais / Chinois / Russe |
| Affichage des instruments | |
| Voltmètre | Affichage de la tension d'alimentation principale triphasée |
| Ampèremètre | Afficher le courant du circuit principal triphasé |
| Fonction de protection | |
| Protection contre les pannes de phase | Pendant le démarrage ou le fonctionnement, débranchez toute phase de l'alimentation principale |
| Protection contre les surintensités | ensemble de protection contre les surintensités : 100 ~ 500 % |
| Protection contre le déséquilibre du courant de phase | 20~100% |
| Protection contre les surcharges | Protection contre les surcharges level:10A,20A,30A |
| Protection contre les sous-tensions | Plage : 50 ~ 100 % |
| | Temps d'action : 0 ~ 10 S |
| Délai d'attente de démarrage | Limite de temps de démarrage : 10 ~ 120 S |
| Protection contre les surtensions | Lorsque la tension d'alimentation principale est supérieure à 120 % de la valeur nominale |
| Protection contre les sous-charges | Lorsque la tension d'alimentation principale est inférieure à 70 % de la valeur nominale |
| Protection de mise à la terre | Lorsque le courant de mise à la terre est supérieur à la valeur définie |
| Communications | |
| Protocole/interface | Modbus RTU |
| Connexions réseau | Chaque RVS peut communiquer avec 32 RVS en ligne |
| Fonction | Observer l'état de fonctionnement et la programmation |
| Enregistrement de données | |
| Enregistrement d'échec | Enregistrez les informations de défaut des 1000 dernières fois |
