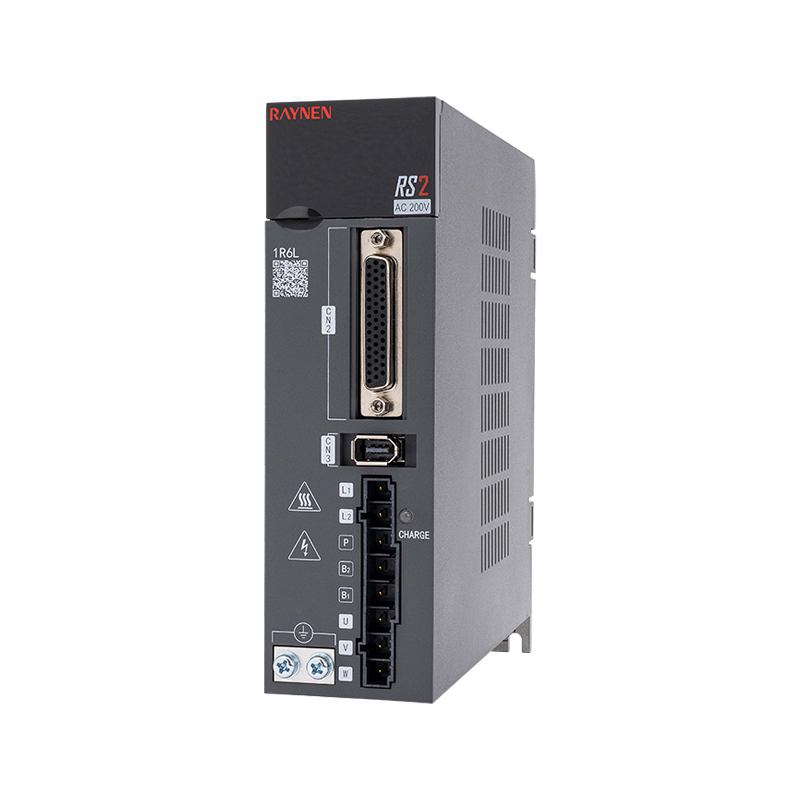

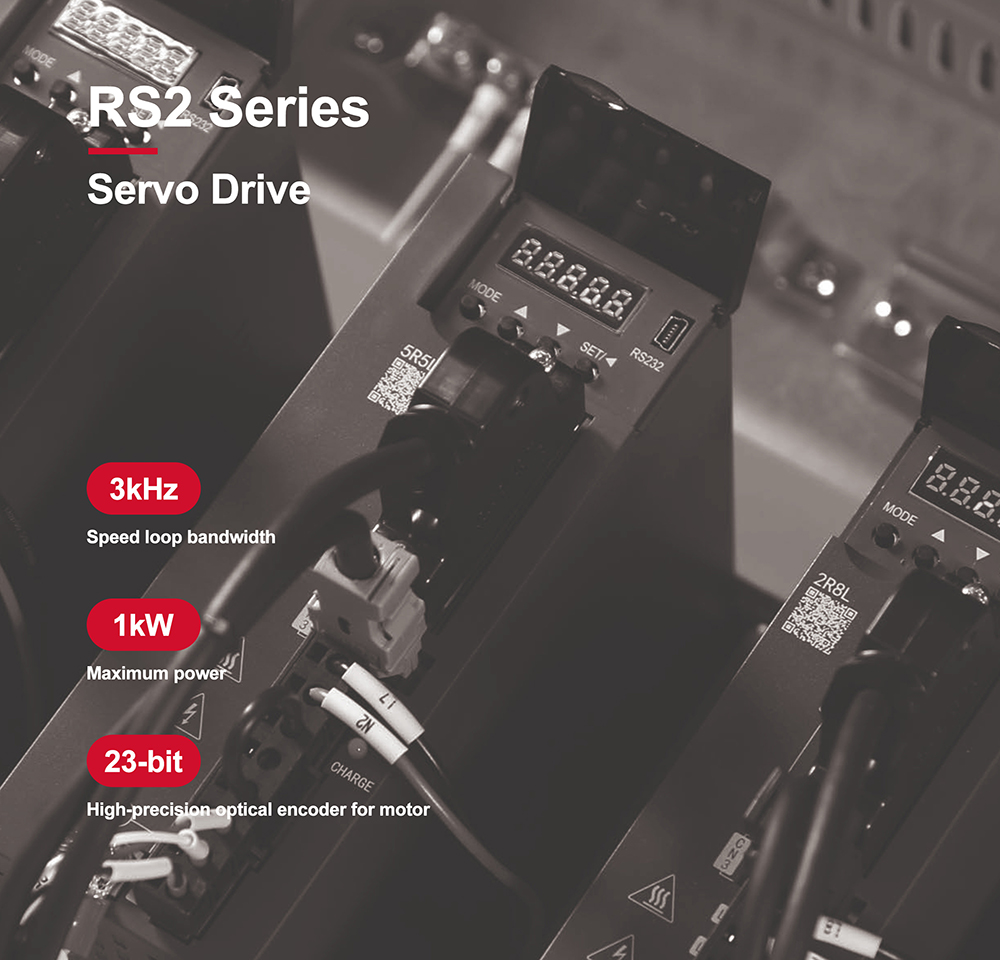

Servomoteur RS2

Taille A

Taille B

Non.

Nom

Non.

Nom

1

-

1

-

2

Mini-USB

2

Mini-USB

3

CN2

3

CN2

4

CN3

4

CN3

5

L1, L2

5

L1, L2

6

Frein

6

Frein

7

U, V, W

7

U, V, W

8

Vis de terre

8

Vis de terre

9

CHARGE

9

CHARGE

10

CN4/CN5

10

CN4/CN5

Descriptif :

① - : Affichage numérique à sept segments

②mini USB : interface RS232, connectée au PC

③CN2 : connecteur de signal de sortie/entrée, connecté à un automate programmable (PLC) ou à une E/S de contrôle

④CN3 : Interface d'encodeur, connectée à l'encodeur du servomoteur

⑤L1, L2 : alimentation du circuit principal, connectée à une alimentation monophasée (200 ~ 240 VAC, alimentation 50/60 Hz)

⑥Frein : utiliser une résistance de freinage externe

⑦U, V, W : sortie du servomoteur, connectée au connecteur d'alimentation du moteur (U, V, W)

⑧Vis de terre : connectez-vous à la terre d'alimentation et à la terre du moteur

⑨CHARGE : voyant d'alimentation

⑩CN4/CN5 : port de communication 485

Spécifications électriques du variateur 220 V monophasé

Article

Taille A

Taille B

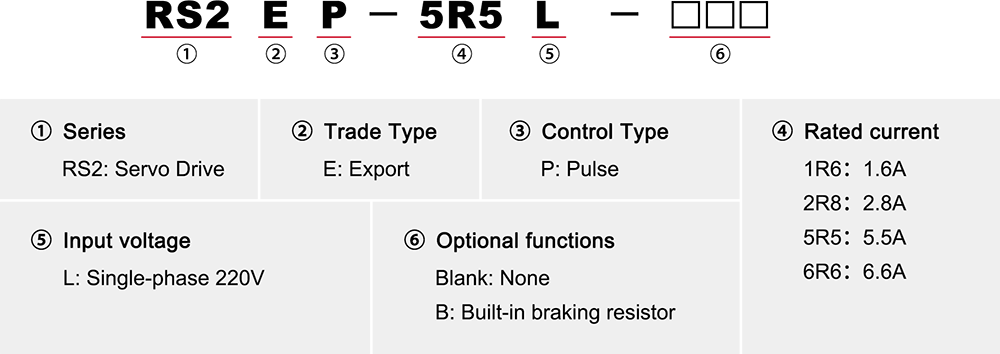

Modèle

1R6L

2R8L

5R5L

6R6L

Capacité d'alimentation [kVA]

0.5

1

1.7

2

Courant de sortie continu [Arms]

1.6

2.8

5.5

6.6

Courant de sortie maximum instantané [Arms]

5.9

9.3

16.9

17

Circuit principal

Courant d'entrée continu [Arms]

2.4

5

8.7

11

Circuit principal power supply

Monophasé 200~240VAC, -15%~ 10%, 50/60Hz

Boucle de contrôle

Alimentation du circuit de commande

Alimentation par jeu de barres, entrée d'alimentation partagée et redressement

Perte de puissance

Circuit principal power loss [W]

30.5

41

60.8

66.2

Perte de puissance du circuit de commande [W]

Résistance de freinage

Frein resistor function

Facultatif

Valeur de résistance [Ω]

50

50

50

50

Capacité [W]

30

30

50

50

Valeur de résistance externe minimale admissible [Ω]

50

45

40

40

Méthode de refroidissement

Refroidissement naturel

Refroidissement par air

Niveau de surtension

OEV III

Taille A

Taille B
