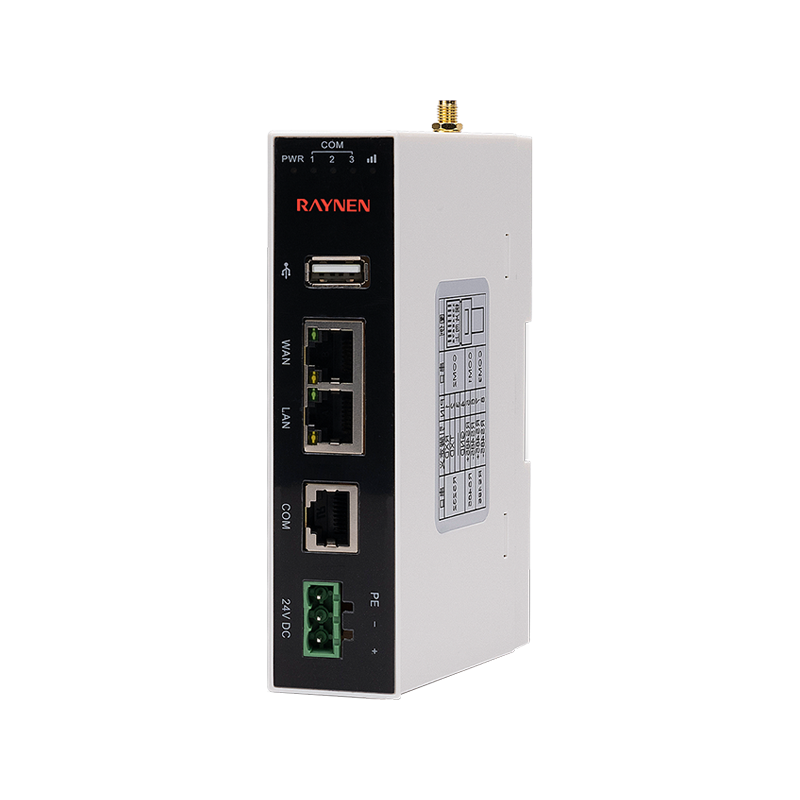

Résumé du produit
| | | Téléchargement à distance du programme PLC, du port série et du port réseau |
| | Surveillance des données en temps réel, gestion de groupe | |
| | Stockage cloud des données historiques, transmission continue en cas de déconnexion | |
| | Surveillance de la configuration cloud, téléphone mobile et PC | |
| | Informations d'alarme push, WeChat, téléphone, application SMS | |
| | Diverses méthodes de transmission, MQTT/HTTP/OPC |
Couche des appareils de terrain
Sur le site d'équipement industriel, UBox peut se connecter à l'IHM, au PLC, à l'onduleur et à certains équipements d'instruments Ruineng, collecter les données d'équipement pertinentes, se connecter à Internet via le haut débit filaire, le wifi et la 4G, et transmettre les données d'équipement à la plate-forme cloud Ruineng.
Couche de données cloud
Raynen Cloud est hébergé sur les serveurs Alibaba Cloud, qui reçoivent les données des UBox des sites industriels. Les données sur site sont collectées sur le serveur, et le stockage et la transmission des données sont réalisés, permettant une interaction des données entre les données sur site et les clients distants.
Couche utilisateur
Les utilisateurs finaux peuvent accéder à distance aux données de terrain industrielles via des PC et des terminaux mobiles et effectuer les réglages de fonctionnement et la gestion des équipements. Dans le même temps, les enregistrements de données de la plate-forme cloud peuvent fournir un support de données pour l'analyse de l'équipement des utilisateurs.
Présentation HD

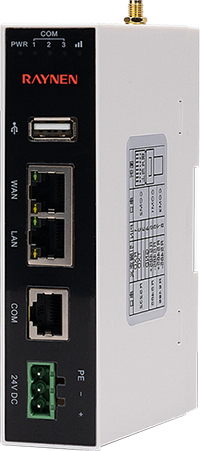

Taille du produit (unité : mm)
Spécification
| Mode | UBoxE-WAN | UBoxE-Wi-Fi | UBoxE-4G | UBoxE-4G-3L | UBoxE-4G-GPS | UBoxE-4G-DONNÉES | UBoxE-4G-VPN |
| Numéro de commande | UBoxE-WAN | UBoxE-Wi-Fi | UBoxE-4G | UBoxE-4G-3L | UBoxE-4G-GPS | UBoxE-4G-DONNÉES | UBoxE-4G-VPN |
| Spécifications de performances | |||||||
| Processeur | A8, 600MHz | A8, 600MHz | A8, 600MHz | R16, 1 GHz | A8, 600MHz | A8, 600MHz | A8, 600MHz |
| Stockage | 256 Mo FLASH 128 Mo DDR3 | ||||||
| Hôte USB | USB2.0 × 1, type A (USB) | N/D | |||||
| Interface série | RJ45 COM1 : RS485 COM2 : RS232 COM3 : RS485 | N/D | RS485/RS232/RS485 | RS485/RS232 | RS485/RS232 | ||
| Isolation du port série | Ne supporte pas l'isolement | ||||||
| Port réseau | Ports réseau doubles adaptatifs 10/100 M×2 | 10/100M adaptatif×3 | 10/100M adaptatif×2 | ||||
| 4G | N/D | N/D | Tous les accès au réseau | N/D | N/D | N/D | N/D |
| wifi | N/D | Assistance | N/D | N/D | N/D | N/D | N/D |
| Antenne | N/D | Assistance (3m sucker antenna) | Assistance (3m sucker antenna) | Assistance (3m sucker antenna) | Antenne GPS 4G antenne, 3 mètres | Assistance (3m sucker antenna) | Assistance (3m sucker antenna) |
| Spécifications électriques | |||||||
| Téléchargement à distance VPN | Assistance | Assistance | Assistance | N/D | Assistance | ||
| Surveillance des données à distance | - | Assistance 500 live data | N/D | ||||
| Poussée d'alarme | - | SMS/WeChat/téléphone/application | N/D | ||||
| GPS | - | N/D | Assistance | N/D | N/D | ||
| Spécifications électriques | |||||||
| Alimentation | 24 V CC | ||||||
| Plage d'entrée | 10 ~ 28 V CC | ||||||
| Isolation électrique | Assistances isolation | ||||||
| Autoriser une panne de courant | 10 ms | ||||||
| Résistance d'isolation | Plus de 50 MΩ à 500 V CC | ||||||
| Résistance à la tension | 500 V CA 1 minute | ||||||
| Caractéristiques structurelles | |||||||
| Couleur de la coque | Blanc, noir | Coque blanche miroir noir | Coque noire miroir noir | ||||
| Matériau de la coque | Plastique ABS-PC | ||||||
| Dimensions | 130 × 95 × 30 (mm) | ||||||
| Méthode d'installation | Installation sur rail standard (35 mm) | ||||||
| Poids | Environ 175g | Environ 180g | Environ 195g | Environ 195g | Environ 195g | Environ 185g | Environ 185g |
| Spécifications environnementales | |||||||
| Température de fonctionnement | 0 ~ 50 ℃ | ||||||
| Humidité de fonctionnement | 10 ~ 90 % HR (sans condensation) | ||||||
| Stockage temperature | -20 ~ 60 ℃ | ||||||
| Stockage humidity | 10 ~ 90 % HR (sans condensation) | ||||||
| Performances sismiques | 10 ~ 25 Hz (directions X, Y, Z 2G/30 minutes) | ||||||
| Méthode de refroidissement | Refroidissement naturel par air | ||||||
