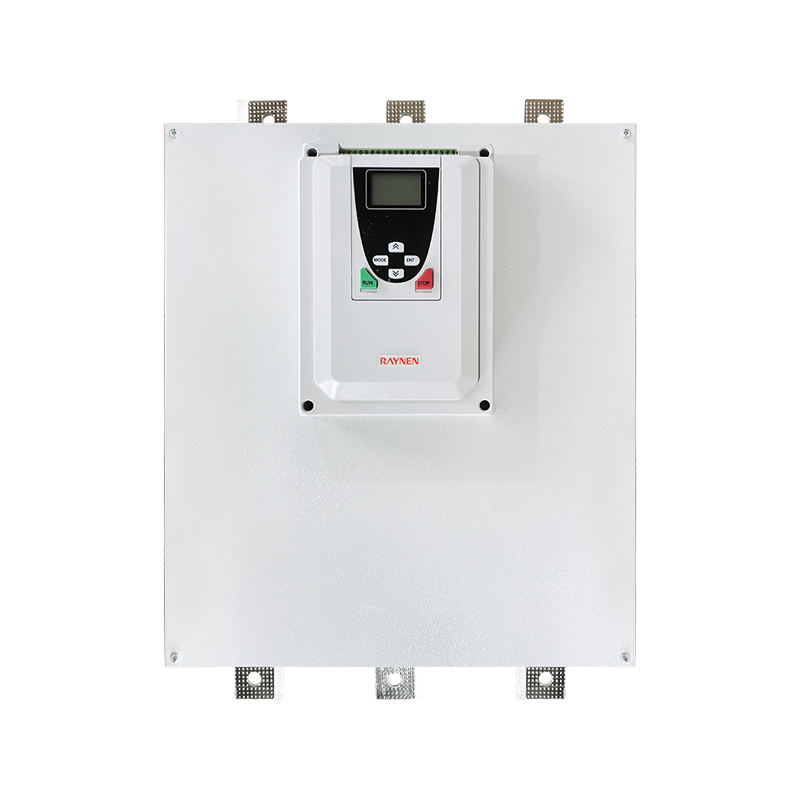

Résumé du produit
Spécifications
 | Paramétrique | |
| Modèle | RSE-T3-250-O ~ RSE-T3-320-O | |
| Type de contournement | Type de contournement en ligne | |
| Tension | 380V | |
| Puissance du moteur adaptatif (kW) | 250/280/320 | |
| Courant de sortie nominal (A) | 500/560/640 | |
| Dimensions (mm) | 600*430*283 | |
| Taille d'installation (mm) | 519*340 | |
Présentation du produit
| | Alimentation de contrôle indépendante (220VAC), le paramétrage est également possible sans alimentation (380V) |
| | Une fois le contacteur de dérivation retiré, il n'y a plus de limite de contact du contacteur et la durée de vie est plus longue |
| | Compatible avec les contacteurs externes, plus flexible à utiliser et adapté à une plus large gamme d'applications |
 | Peut piloter des charges de moteur non traditionnelles telles que des réchauffeurs de moteur, des charges résistives et des charges de transformateur |
 | Il peut parfaitement remplacer les contacteurs statiques et fournir en outre des fonctions de démarrage et d'arrêt progressifs. |
 | Prend en charge la connexion interne des moteurs, adaptée aux moteurs avec des spécifications plus importantes |
Câblage et bornes
Nomenclature du modèle
Tableau de sélection
| Modèle (380 V) | Puissance moteur adaptative ( kW ) | Je sors (A) | Dimensions H*L*P (mm) | Taille d'installation (mm) | |
| H1*W1 | Ouverture | ||||
| RSE-T3-7-O | 7.5 | 15 | 342*200-214 | 299*145 | M6 |
| RSE-T3-11-O | 11 | 23 | |||
| RSE-T3-15-O | 15 | 30 | |||
| RSE-T3-18-O | 18.5 | 37 | |||
| RSE-T3-22-O | 22 | 45 | |||
| RSE-T3-30-O | 30 | 60 | |||
| RSE-T3-37-O | 37 | 75 | |||
| RSE-T3-45-O | 45 | 90 | |||
| RSE-T3-55-O | 55 | 110 | |||
| RSE-T3-75-O | 75 | 150 | 443*243*248 | 392*180 | M8 |
| RSE-T3-90-O | 90 | 180 | |||
| RSE-T3-110-O | 115 | 230 | |||
| RSE-T3-132-O | 132 | 264 | 574*348*248 | 493*280 | M10 |
| RSE-T3-160-O | 160 | 320 | |||
| RSE-T3-185-O | 185 | 370 | |||
| RSE-T3-200-O | 200 | 400 | |||
| RSE-T3-250-O | 250 | 500 | 600*430*283 | 519*340 | M10 |
| RSE-T3-280-O | 280 | 560 | |||
| RSE-T3-320-O | 320 | 640 | |||
Performances et configuration
| Caractéristiques électriques | |
| Alimentation de contrôle nominale | Monophasé 220VAC±15%, 50/60Hz |
| Tension d'alimentation nominale | Triphasé 380V~480V (-10%~ 15%) |
| Fréquence d'alimentation nominale | 50 Hz ou 60 Hz |
| Nombre de phases contrôlées | 3 |
| Moteur applicable | Moteur à induction triphasé à cage d'écureuil/moteur asynchrone |
| Fréquence de démarrage | Cela dépend des conditions de charge. Il est recommandé de démarrer et d'arrêter pas plus de 10 fois par heure dans des conditions normales et 6 fois par heure sous forte charge |
| Mode de démarrage | Rampe de tension, rampe de courant, limite de courant, inching, limite de courant de rampe de tension, rampe de tension de saut soudain |
| Mode arrêt | Arrêt libre, arrêt progressif |
| Fonction de protection | Protection contre la perte de phase, protection contre les surintensités, protection contre les surcharges, protection contre les déséquilibres de courant, protection contre la surchauffe, protection contre les temporisations de démarrage, protection contre les sous-tensions/surtensions, protection contre les surtensions, protection contre les surintensités, protection contre les pannes de thyristors, protection contre la séquence d'inversion de puissance, protection contre les erreurs de câblage, etc. |
| Caractéristiques environnementales | |
| Température de fonctionnement | -10 ℃ ~ 40 ℃ (40 ℃ ~ 60 ℃ doivent réduire la capacité) |
| Température de stockage | -25 ℃ ~ 70 ℃ |
| Humidité relative | 95 % sans condensation ni égouttement |
| Altitude | En dessous de 1 000 m (1 000 ~ 3 000 m doivent réduire la capacité) |
| Méthode de refroidissement | Refroidissement par air forcé |
| Méthode d'installation | Mural |
| Autre | Pas de gaz inflammables, explosifs ou corrosifs, pas de poussière conductrice ni de poudre métallique |
| Normes et certifications | |
| Normes de mise en œuvre | GB/T14048.6 |
| Attestation | CC |
