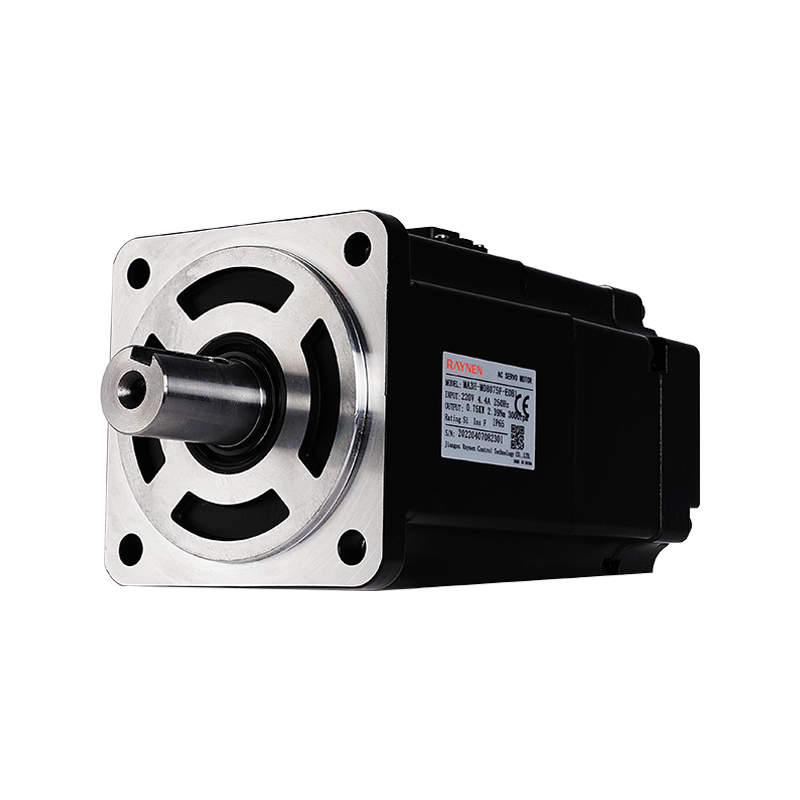

Résumé du produit
Avantage
• Accélérer
Couple maximal 4 fois / Vitesse maximale de 7 000 rpm / Encodeur optique haute précision 23 bits / Élévation de température inférieure de 30 %
• Sécurité accrue
Conception de boîtier intégrée/niveau de protection IP67
• Facile à utiliser
Longueur du fuselage 20 % plus courte
Nomenclature du modèle
Paramètre
| Servomoteurs série MA3 - Bride 60* | |
| Article | Paramètres du moteur |
| Modèle de moteur | MA3ED-M06040F- □□□□ |
| Niveau d'inertie | Moyen |
| Tension (V) | 220 |
| Bride (mm) | 60 |
| Type de câblage | Type de borne |
| Valeur P (kW) | 0.4 |
| Couple nominal (N·m) | 1.27 |
| Couple maximum instantané (N·m) | 5.08 |
| Courant nominal (bras) | 2.5 |
| Courant maximum instantané (Arms) | 10.1 |
| Vitesse nominale (tr/min) | 3000 |
| Vitesse maximale (tr/min) | 7000 |
| Moment d'inertie (kg·cm2) | 0,54 (0,55) |

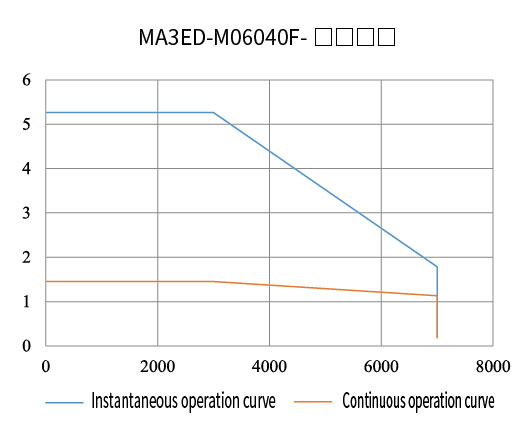

| Courbe T-N (Axe Y : couple N·m) (Axe X : vitesse tr/min) | |

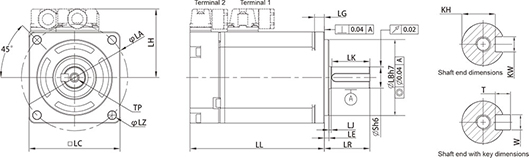

| L.L. | 88,5 (118) |
| LR | 30 |
| LA | 70 |
| LZ | 4-φ5,5 |
| LH | 45.3 |
| LC | 60 |
| LE | 3 |
| S | 14 |
| L.B. | 50 |
| TP | M5×10 |
| LK | 25 |
| KH | 11 |
| KW | 5 |
| W | 5 |
| T | 5 |
| LG | 6.5 |
| LJ | 1.5 |
| Sans frein | |
| Avec frein | |
*Pour plus de détails sur les autres paramètres du modèle, veuillez vous référer au manuel de sélection ou consulter le service client.
